Fabricantes de matrices de estampación de metal: diseño y fabricación de matrices de estampación.

¿Qué es la fabricación de estampado?

La fabricación por estampado es un proceso de trabajo de metales por conformado en frío en el que se introduce chapa plana en una prensa de estampado equipada con un juego de troqueles personalizado y se aplica fuerza mecánica o hidráulica para cortar, doblar, estirar o estampar el material en una forma definida con precisión. El proceso abarca una amplia familia de operaciones (corte, perforación, conformado, embutición profunda, acuñación y estampado progresivo), cada una de ellas adaptada a diferentes geometrías, espesores de material y volúmenes de producción. Lo que une a todas estas operaciones es la ventaja fundamental del estampado: la capacidad de producir grandes cantidades de piezas estampadas de metal dimensionalmente consistentes a alta velocidad y bajo costo unitario, con un desperdicio mínimo de material en comparación con los métodos de mecanizado sustractivo.

moderno fabricación de estampado Se basa en prensas hidráulicas y servoaccionadas que varían entre 20 y más de 2000 toneladas de fuerza, combinadas con herramientas de precisión fabricadas con tolerancias medidas en micrómetros. El software de simulación y diseño de matrices asistido por computadora permite a los ingenieros predecir el flujo, la recuperación elástica y el adelgazamiento del metal antes de cortar una sola pieza de acero, lo que reduce drásticamente los ciclos de desarrollo de herramientas y las tasas de rechazo del primer artículo. El resultado es una disciplina de fabricación capaz de ofrecer piezas estampadas de metal que cumplan con los exigentes requisitos dimensionales y estructurales de sectores tan diversos como la electrónica de consumo, los electrodomésticos y la ingeniería automotriz.

Procesos centrales dentro de la fabricación de estampado

Comprender las operaciones específicas que constituyen la fabricación por estampado ayuda a los ingenieros de adquisiciones y diseñadores de productos a seleccionar el enfoque más rentable para una geometría de componente y un volumen de producción determinados. Cada una de las principales categorías de procesos conlleva distintos requisitos de herramientas y características de salida.

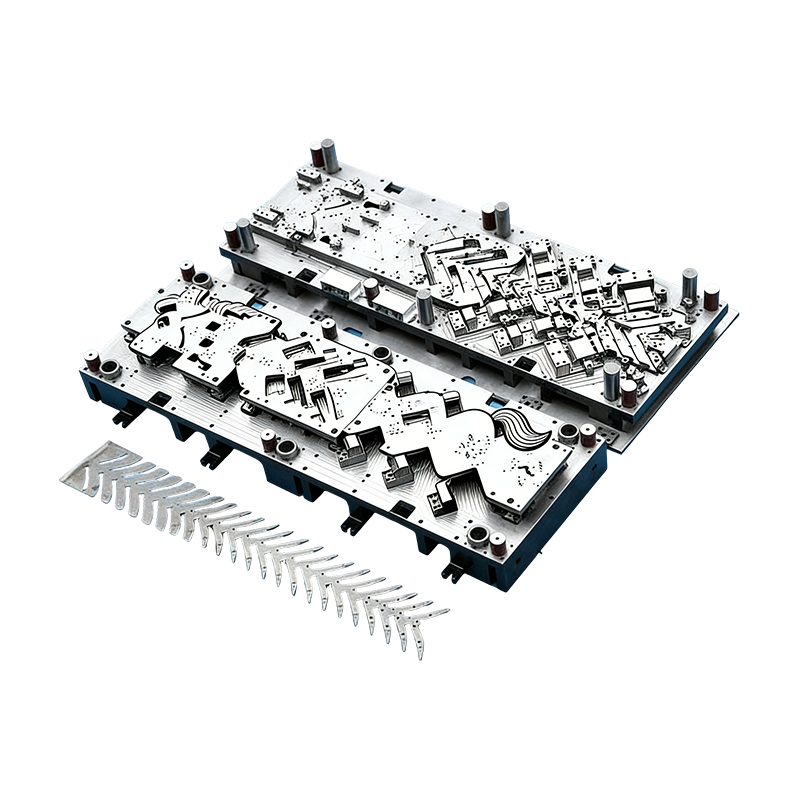

Estampación progresiva

El estampado progresivo alimenta una tira de metal a través de una serie de estaciones dentro de un único juego de matrices, cada estación realiza una operación (perforación, muescas, doblado o conformado) a medida que avanza la tira. Cuando la tira sale de la estación final, las piezas metálicas estampadas completamente formadas se separan de la tira portadora y se recogen. Este enfoque es muy eficiente para piezas pequeñas y medianas producidas en volúmenes muy altos, como conectores de terminales, clips de soporte y hardware de montaje de electrodomésticos, porque toda la secuencia se ejecuta a la velocidad de la prensa sin manipulación manual de piezas entre operaciones.

Embutición profunda

La embutición profunda convierte una pieza metálica plana en una carcasa hueca y sin costuras presionándola en la cavidad de un troquel con un punzón. El proceso es fundamental para la producción de componentes cilíndricos y en forma de caja, incluidos soportes para bañeras interiores de lavadoras, latas de bebidas y carcasas de tanques de combustible para automóviles. La selección del material es fundamental en la embutición profunda: el metal debe exhibir suficiente ductilidad y relaciones de formación favorables para sufrir la gran deformación plástica requerida sin desgarrarse ni arrugarse. El acero con bajo contenido de carbono, las aleaciones de aluminio y el acero inoxidable son los materiales embutidos más comúnmente en aplicaciones de estampado de electrodomésticos y automóviles.

Supresión fina

El corte fino es un proceso de estampado especializado que produce piezas con bordes cortados de suavidad y planitud excepcionales, eliminando las operaciones de acabado secundario que requiere el corte convencional. Al aplicar una contrapresión y una fuerza de anillo de estaca simultáneamente con la fuerza de corte, el corte fino mantiene el material en un estado de tensión de compresión durante todo el proceso de corte, produciendo superficies de corte que son lisas en casi todo el espesor del material. Esto hace que el corte fino sea el proceso preferido para los componentes de las pinzas de freno y los soportes de los asientos en aplicaciones automotrices, donde la calidad de los bordes afecta directamente la vida útil a la fatiga y el ajuste del ensamblaje.

Piezas de estampado de metal en la fabricación de electrodomésticos

Los electrodomésticos representan uno de los ámbitos de aplicación de mayor volumen para piezas estampadas de metal. La combinación de complejidad estructural, requisitos de consistencia dimensional y sensibilidad a los costos en la fabricación de electrodomésticos se alinea precisamente con lo que ofrece la fabricación por estampado. En todas las categorías de productos, los componentes estampados manejan funciones de soporte de carga, alineación y gabinete que definen la confiabilidad a largo plazo del dispositivo.

En los refrigeradores, los marcos de las puertas producidos mediante perfilado y estampado progresivo proporcionan el perímetro rígido que soporta el peso de la puerta, mantiene las superficies de sellado de las juntas y se adapta a los puntos de fijación de las bisagras. La precisión dimensional en estos marcos afecta directamente la alineación de la puerta y la eficiencia energética: un marco de puerta que está fuera de tolerancia incluso por una fracción de milímetro puede producir una fuga en la junta que aumenta la frecuencia del ciclo del compresor y el consumo de energía. Los soportes de la tina interior de la lavadora, generalmente fabricados con láminas de acero galvanizado o inoxidable, deben soportar cargas de desequilibrio de rotación de alta velocidad y ciclos térmicos repetidos sin fallar por fatiga. Los paneles del chasis del aire acondicionado forman el esqueleto estructural de la unidad exterior, manteniendo los compresores, ventiladores e intercambiadores de calor en una relación espacial precisa mientras resisten la vibración y la exposición a la intemperie.

El espesor constante y las estrechas tolerancias de las piezas estampadas de metal reducen los espacios de ensamblaje en todas estas aplicaciones, simplificando el proceso de ensamblaje final, reduciendo la necesidad de sujetadores ajustables u operaciones de calce y mejorando la calidad cosmética del producto terminado.

Piezas de estampado de metal en aplicaciones automotrices

La industria automotriz es el mayor consumidor de piezas estampadas de metal a nivel mundial, y un vehículo de pasajeros típico contiene varios cientos de componentes estampados individuales que van desde paneles de carrocería medidos en metros cuadrados hasta componentes de frenos de precisión medidos en milímetros. La fabricación de estampado automotriz opera bajo los estándares de propiedades mecánicas y dimensionales más rigurosos de cualquier aplicación comercial, porque las consecuencias de la falla de los componentes se extienden a la seguridad de los pasajeros y al cumplimiento normativo.

Los refuerzos de los paneles de la carrocería (los miembros estructurales internos que endurecen los revestimientos de las puertas, los paneles del techo y los conjuntos del capó) se producen mediante una combinación de operaciones de embutición profunda, conformado por estiramiento y reencendido. Estos componentes deben lograr una geometría de contorno precisa para garantizar un ajuste correcto con los paneles exteriores y un posicionamiento preciso de las bridas de soldadura para el ensamblaje de la carrocería en blanco. El acero de alta resistencia y calidades avanzadas de acero de alta resistencia se utilizan cada vez más en los refuerzos de la carrocería para lograr la absorción de energía necesaria en caso de impacto con un espesor y peso del material reducidos.

Los soportes de los asientos son otra categoría crítica de piezas estampadas de metal para automóviles. Estos componentes anclan la estructura del asiento al piso del vehículo y deben soportar las cargas estáticas y dinámicas definidas por las normas de protección contra choques de los ocupantes. Los componentes del soporte del asiento, finamente troquelados o estampados con precisión, brindan la calidad de los bordes y la planitud necesarias para lograr un torque constante en los pernos y una fuerza de sujeción confiable en las juntas durante toda la vida útil del vehículo. Los componentes de la pinza de freno, incluidos los soportes de la pinza y las placas de anclaje, se producen con la precisión dimensional que garantiza la alineación correcta de las pastillas, su desgaste uniforme y un rendimiento de frenado predecible en todo el rango de temperaturas de funcionamiento.

Selección de materiales para piezas de estampado de metal

El rendimiento de las piezas estampadas de metal es inseparable del material del que están formadas. La fabricación por estampado es compatible con una amplia gama de metales y aleaciones, y seleccionar el material óptimo requiere equilibrar la formabilidad, las propiedades mecánicas, la resistencia a la corrosión y el costo.

Control de Calidad en la Fabricación de Estampación

Mantener la consistencia dimensional en tiradas de producción de gran volumen es el desafío central de calidad en la fabricación de estampado. El desgaste de la matriz, la variación del lote de material, la inconsistencia de la lubricación y la deflexión del lecho de la prensa pueden introducir una desviación dimensional con el tiempo, lo que hace que la medición sistemática y el monitoreo del proceso sean esenciales para producir piezas de estampado de metal que permanezcan dentro de las especificaciones a lo largo de miles o millones de ciclos.

Los principales fabricantes de estampado implementan un sistema de calidad en capas que combina detección interna, control estadístico de procesos e inspección de máquinas de medición por coordenadas. Las prácticas clave de control de calidad incluyen:

• Inspección del Primer Artículo (FAI): Verificación dimensional completa de las primeras piezas de producción frente a los planos de ingeniería antes de lanzar la producción en volumen.
• Muestreo en proceso: Medición periódica de dimensiones críticas en intervalos de producción definidos para detectar el desgaste de las herramientas o la desviación del proceso antes de que se acumulen piezas fuera de tolerancia.

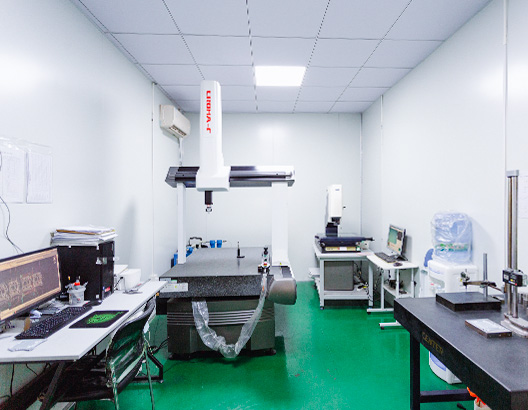

• Verificación de la MMC: Las máquinas de medición por coordenadas proporcionan datos tridimensionales para superficies formadas complejas que no se pueden verificar con medidores manuales.
• Inspección de superficies y bordes: Inspección visual y táctil en busca de rebabas, grietas, arrugas y defectos superficiales que afecten el ajuste del ensamblaje o la vida útil a la fatiga.
• Revisión de certificación de materiales: Los certificados de prueba de materiales entrantes se verifican según los requisitos de especificación de resistencia a la tracción, límite elástico, alargamiento y peso del recubrimiento.

Por qué la fabricación por estampado sigue siendo la opción preferida

A pesar de la aparición de tecnologías de conformado alternativas, incluido el corte por láser, el hidroconformado y la fabricación aditiva, la fabricación por estampado conserva su posición dominante en la producción de componentes metálicos en gran volumen por razones convincentes y duraderas. La economía del estampado es fundamentalmente favorable a escala: una vez que se amortiza la inversión en herramientas, el costo por pieza de una pieza metálica estampada suele ser una fracción de lo que cualquier proceso alternativo puede lograr en volúmenes equivalentes. Las velocidades de prensa de cientos de golpes por minuto, combinadas con la alimentación de bobinas y el manejo de piezas automatizados, permiten tasas de producción que ningún otro proceso de conformado de metales de precisión puede igualar.

Más allá de la economía, las propiedades mecánicas de las piezas metálicas estampadas se ven mejoradas por el efecto de trabajo en frío inherente al proceso de estampado. La deformación plástica durante el conformado aumenta la dureza y el límite elástico del material en las regiones deformadas a través del endurecimiento por trabajo, produciendo piezas terminadas con mejor rendimiento mecánico que la lámina original. Este efecto es particularmente valioso en componentes estructurales de automóviles donde la relación resistencia-peso es un factor principal de diseño. Para los fabricantes de los sectores de electrodomésticos y automoción que buscan componentes fiables, rentables y dimensionalmente precisos, la fabricación por estampado sigue siendo la base indiscutible de las modernas cadenas de suministro de componentes metálicos.

Comprensión de las piezas de estampado electrónico y su papel en la electrónica moderna

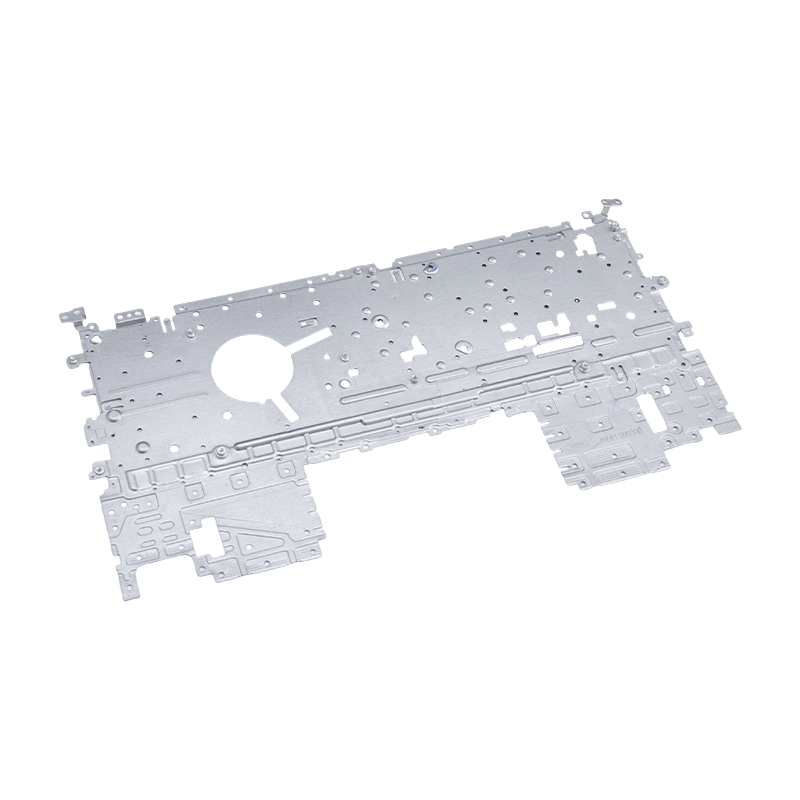

Piezas de estampado electrónico son componentes metálicos de precisión fabricados mediante un proceso de estampado progresivo o por transferencia en el que se forman, perforan, doblan y moldean progresivamente láminas metálicas planas o bobinas mediante juegos de matrices endurecidas para producir piezas terminadas con tolerancias dimensionales estrictas. Estos componentes forman la base estructural y eléctrica de prácticamente todos los dispositivos electrónicos que se producen hoy en día, desde teléfonos inteligentes y computadoras portátiles de consumo hasta módulos de control automotriz, implantes médicos y sensores industriales. La categoría abarca una enorme variedad de tipos de componentes, incluidos terminales, conectores, blindajes, soportes, contactos, marcos de conductores, disipadores de calor y elementos de resorte, todos los cuales comparten la característica común de estar formados a partir de láminas de metal en lugar de mecanizados a partir de material sólido o fundidos a partir de metal fundido. Dentro del amplio universo de piezas de estampado electrónico, la distinción entre microestampado y estampado estándar representa una de las líneas divisorias más importantes en la práctica en capacidad de fabricación, requisitos de proceso e idoneidad de la aplicación de uso final.

Definición de piezas de estampado electrónico estándar: dimensiones y capacidades

Las piezas de estampado electrónico estándar ocupan el amplio término medio de la industria del estampado, abarcando componentes con tamaños característicos y espesores de material que las herramientas de matriz progresiva convencionales y las prensas de estampado estándar pueden producir de manera confiable en un gran volumen. En términos prácticos, las piezas de estampado electrónico estándar generalmente se producen a partir de láminas de metal con espesores que oscilan entre aproximadamente 0,15 mm y 3,0 mm, con orificios perforados, características formadas y radios de curvatura dimensionados en décimas de milímetro en lugar de micras. Las tolerancias dimensionales en piezas de estampado electrónico estándar generalmente están en el rango de ±0,05 mm a ±0,1 mm, lo que se puede lograr con herramientas convencionales en buen estado en equipos de prensa que van desde unidades de mesa de 25 toneladas hasta prensas de transferencia de 400 toneladas para componentes más grandes.

La gama de materiales para piezas de estampado electrónico estándar es amplia e incluye acero laminado en frío, acero inoxidable grados 301 y 304, aleaciones de cobre como latón C110, C194 y C260, aleaciones de aluminio 1100 y 3003 y alpaca. Las opciones de acabado de superficies, incluida la galvanoplastia con estaño, níquel, plata u oro, se aplican habitualmente a piezas de estampado electrónico estándar para lograr las características de resistencia de contacto, resistencia a la corrosión y soldabilidad requeridas para su circuito o función mecánica específica. Los volúmenes de producción de piezas de estampado electrónico estándar pueden oscilar entre miles y cientos de millones de piezas por año, con herramientas de matriz progresiva que permiten velocidades de ciclo de 100 a 800 golpes por minuto dependiendo de la complejidad de la pieza y el tamaño de la prensa.

Qué define el microestampado y en qué se diferencia de la práctica estándar

El microestampado entra en escena cuando los requisitos dimensionales de las piezas de estampado electrónico exceden lo que las herramientas estándar y los controles de proceso pueden ofrecer de manera confiable. Si bien no existe un umbral universalmente acordado, generalmente se entiende que el microestampado comienza cuando el espesor del material cae por debajo de 0,1 mm, cuando los tamaños de las características perforadas se acercan o exceden una proporción de 1:1 con el espesor del material (es decir, diámetros de orificio iguales o menores que el espesor de la hoja que se perfora), o cuando las dimensiones generales de la pieza se miden en milímetros de un solo dígito con tolerancias ajustadas a ±0,005 mm a ±0,02 mm. A esta escala, las leyes físicas que gobiernan la deformación del metal, el desgaste de las herramientas y la dinámica de la prensa requieren enfoques fundamentalmente diferentes para el diseño de troqueles, la selección de prensas, el control de procesos y la inspección de calidad en comparación con la producción estándar de piezas de estampado electrónico.

El incesante impulso de la industria electrónica hacia la miniaturización es la fuerza principal que expande el mercado de piezas de estampado electrónico microestampadas. Los conectores de teléfonos inteligentes, los componentes de audífonos, las carcasas de sensores portátiles, los contactos de los cables de los marcapasos cardíacos, los empaques de dispositivos MEMS y los marcos de cables de circuitos integrados de paso fino exigen características microestampadas que simplemente no se pueden producir según las especificaciones utilizando enfoques de estampado convencionales. La brecha entre lo que se puede lograr con el estándar y el microestampado se ha ampliado a medida que se ha acelerado la miniaturización de los dispositivos, lo que hace que la distinción entre estas dos categorías sea cada vez más significativa desde el punto de vista comercial y técnico.

Diseño de herramientas y construcción de troqueles: donde las diferencias son más pronunciadas

Las herramientas de matriz utilizadas para producir piezas de estampado electrónico microestampadas difieren de las herramientas estándar en casi todos los aspectos de su diseño, especificación de materiales y proceso de fabricación. Los troqueles progresivos estándar para piezas de estampado electrónico se construyen a partir de grados de acero para herramientas como D2, M2 o DC53, con holguras para punzones y troqueles generalmente establecidas entre el 5% y el 10% del espesor del material por lado. En dimensiones estándar, estas holguras se pueden lograr con equipos convencionales de corte por hilo CNC y electroerosión, y las herramientas resultantes pueden producir millones de piezas antes de requerir reacondicionamiento.

Los troqueles de microestampado para piezas de estampado electrónico en miniatura requieren espacios libres medidos en micras de un solo dígito (a veces tan solo de 1 a 3 micras por lado para obtener las características más finas), lo que exige componentes de troquel fabricados en rectificadoras de ultraprecisión y equipos de electroerosión de perfiles capaces de mantener tolerancias de ±0,001 mm o mejores. Los diámetros del punzón para características microestampadas pueden ser tan pequeños como 0,05 mm, escala en la que el punzón es mecánicamente frágil y susceptible a la deflexión bajo las fuerzas laterales generadas durante el punzonado. Los diseñadores de troqueles compensan mediante disposiciones de casquillos guía que soportan el punzón cerca de la cara de corte, longitudes de entrada de troquel reducidas que minimizan la longitud del punzón sin soporte y alineación controlada del punzón con el troquel lograda mediante pilares y casquillos guía rectificados de precisión con espacios libres a nivel de micras.

Las herramientas de carburo, específicamente grados de carburo de tungsteno seleccionados por su combinación de dureza, tenacidad y resistencia a la compresión, son esencialmente obligatorios para la producción de piezas de estampado electrónico microestampadas. La tasa de desgaste del acero para herramientas en dimensiones de punzón a microescala haría que las herramientas fueran económicamente inviables en una producción corta. Las matrices de carburo, si bien son significativamente más caras de fabricar que sus equivalentes de acero para herramientas, brindan la resistencia al desgaste y la estabilidad dimensional necesarias para mantener el tamaño de las características y la calidad de los bordes a lo largo de los millones de golpes necesarios para una producción rentable de piezas de estampado electrónico microestampadas.

Requisitos de control de procesos y equipos de prensa

El equipo de prensa utilizado para piezas de estampado electrónico microestampadas difiere sustancialmente de las especificaciones de la prensa de estampado estándar. La producción estándar de piezas de estampado electrónico tolera un grado de deflexión del marco de la prensa, variación del paralelismo del deslizamiento y vibración dinámica que sería catastrófico a microescala. Las prensas de microestampado se construyen con especificaciones de guía deslizante sustancialmente más estrictas (generalmente 0,003 mm o mejor paralelismo) utilizando guías deslizantes con cojinetes de rodillos hidrostáticos o de precisión que mantienen una altura de cierre constante independientemente de la carga excéntrica de geometrías de piezas asimétricas.

Las prensas de microestampación servoaccionadas ofrecen ventajas particulares para la producción de piezas de estampado electrónico de precisión a microescala. La capacidad de programar perfiles arbitrarios de movimiento deslizante (acercamiento lento al contacto para características delicadas, retorno rápido para optimización del tiempo de ciclo, permanencia controlada en el punto muerto inferior para operaciones de acuñación) proporciona un nivel de flexibilidad de proceso que las prensas mecánicas accionadas por manivela no pueden igualar. Las servoprensas también eliminan los picos de energía asociados con las prensas mecánicas accionadas por volante, lo que reduce la vibración transmitida al troquel y mejora la consistencia dimensional en tiradas largas de producción de piezas de estampado electrónico microestampadas.

Comparación lado a lado de características clave

La siguiente tabla proporciona una comparación estructurada de las principales diferencias entre los procesos estándar y de microestampado para piezas de estampado electrónico en las dimensiones más relevantes para los ingenieros de diseño y los especialistas en adquisiciones:

Diferencias en la selección de materiales para piezas de estampado electrónico a microescala

La selección de materiales para piezas de estampado electrónico microestampadas implica restricciones adicionales más allá de las que se aplican a los componentes estándar. En espesores inferiores a 0,1 mm, la microestructura del metal se vuelve directamente relevante para el comportamiento de estampado: el tamaño del grano en relación con el espesor del material puede provocar deformaciones inconsistentes, formación de rebabas y variaciones en la calidad de los bordes que serían insignificantes con espesores estándar. Las aplicaciones de microestampado generalmente especifican materiales con estructuras de grano controladas, a menudo designadas por especificaciones de grano fino ASTM o JIS, para garantizar un flujo de metal constante y una calidad de borde de corte en toda la operación de estampado.

Las aleaciones de cobre siguen siendo los materiales conductores más comunes para piezas de estampado electrónico microestampadas, particularmente los grados C194 (cobre-hierro-fósforo) y C7025 (cobre-níquel-silicio) que ofrecen buena conductividad eléctrica combinada con las características de resorte y la formabilidad necesarias para aplicaciones de terminales y contactos en miniatura. Las aleaciones de cobre-berilio, particularmente C17200 en estado recocido en solución, se especifican para contactos de resorte microestampados donde se requiere una deflexión elástica máxima bajo carga, aunque su procesamiento requiere atención cuidadosa a los controles de salud y seguridad durante las operaciones de estampado y acabado.

Desafíos de inspección y medición de calidad a microescala

La verificación de la conformidad dimensional de piezas de estampado electrónico microestampadas requiere equipos y metodologías de inspección que van mucho más allá de las máquinas de medición de coordenadas y los comparadores ópticos estándar en la mayoría de los laboratorios de calidad de estampado. Los tamaños de características medidos en decenas de micrones exigen sistemas de medición óptica sin contacto (generalmente sistemas de visión automatizados con objetivos de resolución submicrónica y óptica telecéntrica) capaces de medir cientos de características por pieza en segundos a velocidades de línea de producción. Para las dimensiones más críticas, la microscopía electrónica de barrido (SEM) proporciona la resolución necesaria para caracterizar la calidad de los bordes, la altura de las rebabas y el estado de la superficie con un nivel de detalle inalcanzable con la óptica de luz.

El control estadístico del proceso para piezas de estampado electrónico microestampadas debe implementarse a un nivel de rigor que vaya más allá de los programas SPC típicos aplicados a la producción de piezas de estampado electrónico estándar. El desgaste de la matriz a microescala produce tasas de desviación dimensional que pueden exceder los límites de tolerancia dentro de un solo turno de producción en lugar de durante los ciclos de producción de varios días típicos de las herramientas estándar. El SPC en tiempo real con retroalimentación automatizada de los parámetros de la prensa (ajustando la altura de cierre, la progresión de la alimentación y la entrega de lubricación en respuesta a las tendencias dimensionales medidas) es una práctica cada vez más estándar en las principales operaciones de microestampado que prestan servicios al sector de la electrónica de precisión.

Elección entre piezas de estampado electrónico micro y estándar para su aplicación

La decisión entre especificar piezas microestampadas o estampadas electrónicamente estándar debe basarse en requisitos funcionales objetivos en lugar de asumir que tolerancias más estrictas siempre producen mejores productos. Las piezas de estampado electrónico estándar son apropiadas siempre que los requisitos de rendimiento dimensional, eléctrico y mecánico de la aplicación se puedan cumplir dentro de la capacidad del estampado convencional, y en la mayoría de las aplicaciones de ensamblaje electrónico, así se puede. El costo de herramientas significativamente menor, la base de proveedores más amplia y la gestión de calidad más sencilla asociada con las piezas de estampado electrónico estándar representan ventajas genuinas a las que no se debe renunciar sin una justificación funcional clara.

El microestampado debe especificarse cuando la miniaturización es un verdadero impulsor del diseño, cuando las dimensiones reducidas de los componentes permiten mejoras significativas en el rendimiento del dispositivo, la densidad de integración o la experiencia del usuario final que justifican una mayor inversión en herramientas y una gestión más compleja de la cadena de suministro. Aplicaciones que incluyen conectores ultraminiatura para dispositivos médicos implantables, contactos de resorte submilimétricos para sensores portátiles, marcos de cables de paso fino para paquetes de circuitos integrados avanzados y componentes de blindaje de precisión para módulos sensibles a RF representan casos en los que las capacidades de las piezas de estampado electrónico microestampadas ofrecen un valor funcional que no se puede replicar a escala estándar.

Por qué es importante ahora la brecha entre los troqueles tradicionales y los optimizados para simulación

Matrices de estampado para automóviles siempre han estado entre las inversiones en herramientas técnicamente más exigentes en la fabricación de vehículos. Un solo juego de troqueles para un panel de carrocería puede representar cientos de miles de dólares en tiempo de ingeniería, mecanizado y prueba, y las consecuencias de un diseño incorrecto se miden no sólo en el costo de retrabajo sino también en retrasos en los lanzamientos de producción, mayores tasas de desechos y calidad comprometida de las piezas que se propaga a través de las operaciones de ensamblaje posteriores. Durante décadas, el diseño de troqueles se basó en el conocimiento empírico acumulado de fabricantes de herramientas experimentados: pruebas físicas iterativas, ajustes manuales a la fuerza del portapiezas y la geometría del cordón de extracción, y refinamiento progresivo mediante prueba y error hasta que el troquel produjera piezas aceptables de manera consistente.

El cambio hacia matrices de estampado de automóviles optimizadas para simulación no se produjo de la noche a la mañana, pero su ritmo se ha acelerado marcadamente a medida que los programas de vehículos se han vuelto más complejos y al mismo tiempo más comprimidos en el tiempo. Los vehículos eléctricos, en particular, han introducido nuevos desafíos materiales (carcasas de baterías de aleación de magnesio y aluminio, componentes estructurales de acero de ultra alta resistencia y geometrías complejas y profundas que superan los límites de la formación) que el enfoque empírico tradicional no puede abordar de manera confiable dentro de los plazos de desarrollo comprimidos que exige el mercado. Comprender las diferencias concretas entre el diseño y la producción de troqueles tradicionales y optimizados por simulación es esencial para que los equipos de ingeniería evalúen sus procesos de desarrollo de herramientas en 2025 y más allá.

Cómo funciona realmente el desarrollo tradicional de troqueles de estampado para automóviles

El desarrollo tradicional de matrices de estampado para automóviles comienza con la geometría de la pieza y la especificación del material, a partir de las cuales un diseñador de matrices experimentado construye un concepto de matriz basado en reglas de diseño establecidas y la coincidencia de patrones con piezas similares anteriores. La geometría del punzón, la matriz, el portapiezas y el conjunto de matrices se definen mediante una combinación de fórmulas manuales, pautas de diseño patentadas y criterio del diseñador. El tamaño del espacio en blanco se estima utilizando métodos basados ​​en áreas o despliegue geométrico simplificado, y las posiciones del cordón de tracción y las fuerzas de restricción se seleccionan basándose en la experiencia general con formas de paneles comparables en lugar del análisis del estado de tensión específico en la pieza actual.

La fase de prueba física es donde el proceso tradicional valida o expone las limitaciones de este enfoque. Cuando el troquel inicial produce piezas con arrugas en regiones de baja tensión, grietas en radios estrechos, adelgazamiento excesivo del material en ubicaciones estructurales críticas o recuperación elástica que empuja la geometría formada fuera de la banda de tolerancia de ±0,02 mm requerida para el ensamblaje preciso del panel de la carrocería, la respuesta es la intervención física: ajustar la fuerza del soporte del troquel mediante la adición de cuñas, modificar la geometría del cordón de tracción mediante soldadura y rectificado, cambiar el tratamiento de la superficie en zonas de alta fricción o recortar las superficies del troquel para alterar los patrones de flujo de metal. Cada intervención requiere una nueva ejecución de prueba, y los paneles complejos pueden requerir docenas de iteraciones antes de que el troquel produzca piezas consistentemente aceptables.

Las implicaciones de costos de este enfoque son sustanciales. El tiempo de prueba física en una prensa de transferencia grande o en una línea de troquelado progresivo es costoso, y la mano de obra de ingeniería necesaria para diagnosticar defectos, diseñar intervenciones y ejecutar modificaciones se acumula rápidamente en paneles desafiantes. Más importante aún, el enfoque empírico no ofrece garantía de convergencia: algunos diseños de matrices basados ​​puramente en la experiencia alcanzan un óptimo local que no se puede mejorar sin un rediseño fundamental, una situación que puede no hacerse evidente hasta que ya se haya realizado una inversión significativa en herramientas físicas.

Qué cambios en el diseño de troqueles optimizados para simulación en el proceso de desarrollo

El desarrollo de troqueles de estampado automotriz optimizados para simulación reemplaza gran parte del ciclo físico de prueba y error con un análisis de conformado virtual realizado antes de cortar cualquier metal. El software de análisis de elementos finitos (FEA) modela el proceso de conformado completo, desde el contacto de la pieza en bruto con el soporte de la pieza en bruto hasta la profundidad total del estirado, calculando la tensión, la deformación, la distribución del espesor y el comportamiento de recuperación elástica de la chapa bajo la geometría de las herramientas aplicadas y las condiciones del proceso. El resultado de la simulación identifica posibles ubicaciones de defectos: regiones que se acercan a la curva límite de formación donde el riesgo de agrietamiento es elevado, zonas de acumulación de tensión de compresión donde se producirán arrugas y áreas de adelgazamiento excesivo que comprometerían el rendimiento estructural o la calidad de la superficie.

Fundamentalmente, la simulación permite una optimización paramétrica que sería prácticamente imposible mediante una prueba física. La fuerza del portapiezas se puede variar en todo su rango factible en minutos de tiempo de cálculo para encontrar el valor que simultáneamente suprime las arrugas y evita el agrietamiento, los modos de falla opuestos que hacen que la calibración de la fuerza del portapiezas sea tan desafiante en el desarrollo de troqueles tradicionales. La geometría, la posición y la fuerza de restricción del cordón de tracción se pueden optimizar para cada sección del perímetro en blanco de forma independiente, teniendo en cuenta la resistencia al flujo dependiente de la dirección necesaria para gestionar la distribución del metal en geometrías complejas de paneles asimétricos. La selección del tratamiento de la superficie, incluidos los acabados ultrasuaves Ra ≤ 0,05 μm necesarios en las zonas de embutición profunda, se puede evaluar mediante estudios de sensibilidad del coeficiente de fricción que cuantifican cómo las mejoras en la calidad de la superficie afectan los resultados del conformado antes de comprometerse con las operaciones de mecanizado y acabado que las logran.

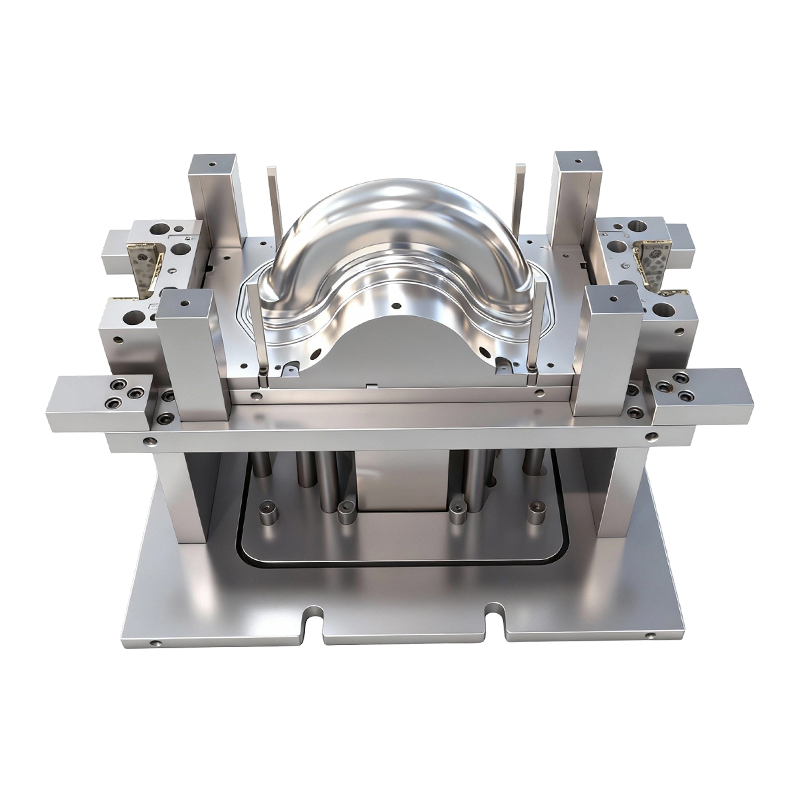

Matrices de embutición profunda para componentes de vehículos eléctricos: donde la simulación se vuelve esencial

La transición del vehículo eléctrico ha introducido desafíos de formación que hacen que la simulación no sólo sea ventajosa sino prácticamente necesaria. Las matrices de embutición profunda para componentes específicos de vehículos eléctricos, en particular carcasas de baterías de aleación de magnesio y aluminio con relaciones de embutición profunda superiores a 2,5:1, funcionan en el límite de lo que el material puede soportar sin fallar. El comportamiento límite de formación de las aleaciones de aluminio es fundamentalmente diferente de los aceros suaves y de alta resistencia en los que el desarrollo tradicional de troqueles de estampación para automóviles ha acumulado experiencia: el aluminio exhibe una menor conformabilidad, efectos de anisotropía más fuertes y una mayor sensibilidad a la velocidad de deformación y la temperatura que los grados de acero convencionales para paneles de carrocería.

Las herramientas de simulación calibradas con datos precisos de las propiedades del material, incluidas curvas límite de formación, coeficientes de anisotropía y curvas de tensión de flujo determinadas a partir de pruebas de caracterización física del material, pueden predecir si una geometría de matriz propuesta formará con éxito una carcasa de batería de aluminio sin agrietarse en el radio del punzón ni arrugarse en la brida, antes de realizar cualquier inversión en herramientas. Esta capacidad predictiva es especialmente valiosa para relaciones de embutición profunda superiores a 2,5:1, donde la ventana del proceso entre los modos de falla por arrugamiento y agrietamiento se estrecha hasta el punto de que es poco probable que el ajuste empírico encuentre una condición operativa estable sin una guía computacional sistemática.

La predicción del adelgazamiento del material es otro resultado de simulación crítico para matrices de embutición profunda EV. Las carcasas de las baterías y los componentes estructurales de los vehículos eléctricos tienen requisitos mínimos de espesor de pared definidos según el análisis estructural y los estándares de seguridad. La simulación permite a los diseñadores de matrices verificar que el adelgazamiento en las regiones más severamente estiradas permanezca dentro de los límites permitidos en todo el rango de variación de la producción (dispersión de propiedades del material, tolerancia del espesor de la pieza en bruto, variación de las condiciones de lubricación) en lugar de solo en el punto de diseño nominal que representa la prueba física.

Comparación directa: desarrollo de troqueles de estampado tradicional versus optimizado para simulación

Las diferencias prácticas entre los dos enfoques se comprenden mejor a través de las dimensiones clave que impulsan el costo, el calendario y los resultados de calidad del programa:

Integración de monitoreo inteligente y el papel de las estructuras de matrices modulares

La optimización de la simulación no termina cuando se finaliza y mecaniza el diseño del troquel. Las matrices de estampado automotrices modernas integran cada vez más sistemas de monitoreo inteligentes (sensores en la matriz que miden la distribución de la fuerza del portapiezas, sensores de emisión acústica que detectan el inicio de grietas y sistemas de visión que inspeccionan la geometría de la pieza a la velocidad de prensa) que brindan retroalimentación en tiempo real durante la producción. Esta infraestructura de monitoreo permite a los ingenieros de procesos detectar la desviación de las condiciones de formación optimizadas que la simulación estableció como ventana operativa estable, lo que desencadena acciones correctivas antes de que aumenten las tasas de defectos en lugar de después de que se acumule la chatarra.

Las estructuras de matriz modulares amplían aún más el valor de la optimización de la simulación al permitir que los componentes individuales de la matriz (insertos en ubicaciones críticas para el desgaste, segmentos de cordón de embutición, secciones de soporte de piezas en bruto) se reemplacen de forma independiente cuando el desgaste degrada su geometría por debajo de la tolerancia requerida para mantener la condición de conformado optimizada. En lugar de retirar un conjunto completo de matrices cuando una región se acerca al desgaste, la construcción modular permite el reemplazo específico de los componentes afectados, preservando la inversión en la estructura restante de la matriz y manteniendo la calidad del tratamiento de la superficie (Ra ≤ 0,05 μm en zonas de formación críticas) de la que depende el proceso optimizado por simulación para condiciones de fricción consistentes y calidad de las piezas.

Guía práctica para equipos de ingeniería que evalúan la transición

Los equipos de ingeniería que estén considerando una transición del desarrollo de troqueles de estampado automotriz tradicional a uno optimizado para simulación deben evaluar su proceso actual según varios criterios prácticos. Los argumentos a favor de la inversión en simulación son más sólidos cuando el programa incluye cualquiera de las siguientes características que los métodos empíricos tradicionales manejan mal:

• Materiales avanzados de aleación de aluminio o acero de alta resistencia donde los márgenes límite de formación son estrechos y la variación de las propiedades del material tiene un impacto significativo en el riesgo de defectos.
• Matrices de embutición profunda que apuntan a relaciones de embutición superiores a 2,0:1, particularmente para carcasas de baterías de vehículos eléctricos y componentes estructurales huecos donde los límites de adelgazamiento del material están estrictamente especificados.
• Paneles de carrocería con requisitos de superficie de Clase A donde las arrugas o los defectos de deflexión de la superficie son cosméticamente inaceptables y no se pueden tolerar ni siquiera temporalmente durante la prueba.
• Programas con cronogramas de desarrollo comprimidos donde las iteraciones de prueba físicas extendidas representan un riesgo de cronograma inaceptable
• La producción de alto volumen muere cuando el costo amortizado de la inversión en simulación es insignificante en relación con las ganancias en eficiencia de producción de un proceso de conformado más estable y robusto.

La inversión necesaria para implementar el desarrollo de matrices de estampado automotriz optimizadas para simulación abarca licencias de software, pruebas de caracterización de materiales para completar tarjetas de materiales de simulación precisas y el desarrollo de habilidades de ingeniería necesarias para interpretar los resultados de la simulación y traducirlos en decisiones prácticas de diseño de matrices. Estos costos son reales, pero se recuperan consistentemente mediante reducciones en el tiempo de prueba física, menores tasas de desechos durante el lanzamiento de la producción y la eliminación de modificaciones de matrices en etapas tardías que representan algunas de las intervenciones más costosas en el desarrollo de programas automotrices. Para las instalaciones que producen matrices tanto para paneles de carrocería tradicionales como para componentes livianos específicos de vehículos eléctricos, la capacidad de simulación no es una aspiración futura: es un requisito competitivo presente.

En qué se utilizan realmente los grados AHSS Piezas de estampado automotriz

Los aceros avanzados de alta resistencia no son un solo material sino una familia de sistemas de aleaciones distintos, cada uno diseñado con un mecanismo microestructural específico para lograr su combinación de resistencia y ductilidad. Comprender qué grados aparecen en qué aplicaciones de piezas de estampado de automóviles es el punto de partida para comprender por qué estos materiales cambian el proceso de fabricación de manera tan fundamental. Los aceros de fase dual (DP), la familia AHSS más utilizada, consisten en una matriz de ferrita con islas de martensita dispersas, lo que brinda a grados como DP600, DP780 y DP980 una combinación de alta tasa inicial de endurecimiento por trabajo y buen alargamiento que los adapta a miembros estructurales como pilares B, travesaños de piso y rieles de techo. Los aceros de plasticidad inducida por transformación (TRIP) utilizan austenita retenida metaestable que se transforma en martensita progresivamente durante el conformado, lo que proporciona una absorción de energía excepcional que los hace apropiados para componentes críticos en caso de colisión, como rieles longitudinales y refuerzos de parachoques. Los aceros martensíticos (MS1300, MS1500) se utilizan donde la máxima resistencia es la prioridad y los requisitos de conformabilidad son modestos; los refuerzos de paneles basculantes y las vigas de intrusión de puertas son aplicaciones típicas. Los aceros conformados por prensado en caliente (HPF), en particular el 22MnB5 con un recubrimiento de AlSi, se austenizan y luego se moldean y enfrían simultáneamente en una matriz enfriada, lo que produce resistencias a la tracción en el momento de su conformación superiores a 1500 MPa que ningún proceso de conformado en frío puede igualar para piezas como los interiores de los pilares A y los refuerzos de túneles.

La selección de qué calidad utilizar para una determinada pieza estampada de automóvil depende de la posición de la pieza en la estructura de seguridad del vehículo, su comportamiento de gestión de energía de choque requerido y la severidad de formación de su geometría. Un componente que debe absorber energía progresivamente mediante un plegado controlado (como un riel delantero) se beneficia de la alta tasa de endurecimiento por trabajo del acero DP o TRIP, mientras que un componente que debe permanecer rígido y resistir la intrusión bajo carga (como un pilar B) puede funcionar mejor con la resistencia extrema de una pieza conformada por prensado en caliente. Esta selección de grados para aplicaciones específicas significa que una sola carrocería de vehículo en blanco puede incorporar cinco o seis grados diferentes de AHSS, cada uno procesado a través de diferentes herramientas y condiciones de prensa.

Severidad y compensación del springback en piezas de estampado automotriz AHSS

La recuperación elástica es el desafío de fabricación más importante que AHSS introduce en la producción de piezas estampadas para automóviles, y su severidad en estos materiales es sustancialmente mayor que cualquier cosa experimentada con acero dulce o incluso grados convencionales de alta resistencia y baja aleación (HSLA). La causa fundamental es la alta relación entre fluencia y tracción característica del AHSS: DP980, por ejemplo, tiene un límite elástico de aproximadamente 700 a 900 MPa y una resistencia a la tracción de 980 MPa, lo que da un índice de fluencia de 0,71 a 0,92. El acero dulce DC04 tiene un índice de rendimiento de aproximadamente 0,45. Debido a que la magnitud del retorno elástico es proporcional a la relación entre el límite elástico y el módulo elástico (el módulo de Young para el acero es aproximadamente 210 GPa independientemente del grado), y el AHSS tiene un límite elástico de dos a cuatro veces mayor que el acero dulce con el mismo módulo, la deformación elástica que se recupera después de la apertura de la matriz es proporcionalmente de dos a cuatro veces mayor. En una sección de canal de 90° formada a partir de DP980, es común un retroceso angular de 10° a 16° en las paredes laterales antes de la compensación, en comparación con 2° a 4° para una pieza equivalente de acero dulce.

Las estrategias de compensación utilizadas en la práctica para piezas estampadas de automóviles AHSS son más complejas que el simple doblado geométrico que es suficiente para el acero dulce. Normalmente se combinan tres enfoques:

• Compensación geométrica guiada por FEA: El software de simulación de conformado (AutoForm, Dynaform o PAM-STAMP) con una tarjeta de material calibrado para el grado AHSS específico predice la distribución de la recuperación elástica en toda la superficie de la pieza. Luego, la geometría del troquel se transforma en la dirección opuesta según la cantidad de recuperación elástica prevista (un proceso llamado compensación del troquel) de modo que la pieza regresa a la geometría nominal después de la apertura de la herramienta. Para piezas estructurales complejas de automóviles, este proceso normalmente requiere dos o tres ciclos de simulación-compensación-prueba antes de que la geometría del troquel converja a la forma compensada correcta.
• Reactivación posterior al formulario: Una estación de reencendido dedicada aplica una carga de acuñamiento o planchado a las regiones más propensas a la recuperación elástica de la pieza (generalmente las paredes laterales y las pestañas de las secciones del canal), convirtiendo la tensión elástica adicional en tensión plástica y reduciendo la recuperación elástica recuperable. Las fuerzas de reencendido para DP980 pueden alcanzar entre el 150% y el 200% de la fuerza de conformado para la misma geometría en acero dulce, lo que afecta directamente la selección del tonelaje de la prensa.
• Dibujar optimización de la geometría del cordón: El aumento de la fuerza de restricción del cordón de tracción estira el material más allá de su límite elástico a medida que fluye sobre el cordón, dejándolo en un estado de mayor tensión al final del conformado. Una mayor tensión en la apertura de la matriz significa menos recuperación de tensión diferencial y un retorno elástico más predecible y uniforme que es más fácil de compensar geométricamente. Para AHSS, las alturas y los radios del cordón de tracción se ajustan de manera más agresiva que para el acero dulce, y el aumento resultante en la fuerza del portapiezas debe tenerse en cuenta en la planificación de la capacidad de la prensa.

Cómo AHSS acelera el desgaste de matrices y cambia los requisitos de herramientas

Las fuerzas de formación necesarias para deformar plásticamente el AHSS son de dos a cuatro veces mayores que las del acero dulce del mismo espesor, y esas fuerzas elevadas se transmiten directamente a las superficies de la matriz como presión de contacto. El resultado es una aceleración significativa en el desgaste de los troqueles abrasivos, particularmente en los radios de estiramiento, las superficies del aglutinante y los bordes de corte, que acorta los intervalos de mantenimiento y aumenta el costo total de las herramientas por pieza producida. Una matriz que produce piezas estampadas de automóviles de acero dulce puede reafilarse después de 200.000 a 300.000 golpes; La misma geometría de matriz que forma DP780 puede requerir reafilado después de 80 000 a 120 000 carreras si el material de la matriz y el tratamiento de la superficie no se mejoran para igualar las presiones de contacto más altas.

El material de utillaje y la estrategia de tratamiento de superficies para piezas estampadas de automóviles AHSS difieren de la práctica del acero dulce en varios aspectos específicos. La siguiente comparación resume las actualizaciones clave que se aplican comúnmente:

El gripado (la transferencia adhesiva del material de la pieza de trabajo a la superficie del troquel) es un modo de falla particularmente dañino cuando se forma AHSS galvanizado. El recubrimiento de zinc sobre el acero galvanizado DP o TRIP se transfiere fácilmente a la superficie del troquel bajo las altas presiones de contacto del conformado AHSS, y la acumulación de zinc acumulada marca las piezas posteriores. Los recubrimientos de DLC (carbono similar al diamante) han demostrado el mejor rendimiento antiexcoriación para AHSS galvanizado porque la energía superficial extremadamente baja del DLC inhibe la adhesión del zinc, pero la estabilidad de temperatura limitada del DLC (la degradación comienza por encima de los 300 °C) debe controlarse garantizando una lubricación adecuada para mantener la temperatura de la superficie del troquel por debajo de este umbral durante la producción.

Selección de prensas y requisitos de tonelaje para piezas de estampado automotriz AHSS

La fuerza de conformado requerida para las piezas estampadas de automóviles AHSS tiene un impacto directo y significativo en la selección de la prensa. La fuerza de corte para un corte perimetral determinado es proporcional a la resistencia máxima a la tracción del material, lo que significa que el corte DP980 requiere aproximadamente 2,5 veces el tonelaje del corte DC04 con el mismo espesor y perímetro. Para una pieza estructural grande de un automóvil (un pilar B exterior o un riel longitudinal del piso), la fuerza de corte por sí sola puede alcanzar entre 800 y 1200 toneladas para la DP980, lo que requiere prensas en el rango de 1500 a 2500 toneladas que incorporen un margen de capacidad adicional para evitar operar a su máxima potencia. Hacer funcionar una prensa de manera constante al 90 % de su tonelaje nominal con AHSS acelera la fatiga del marco de la prensa, el desgaste de los pernos de conexión y el desgaste de los cojinetes del cigüeñal a velocidades que los programas de mantenimiento calibrados para la producción de acero dulce no anticiparán.

La tecnología de servoprensa ha proporcionado ventajas significativas para las piezas de estampado de automóviles AHSS en comparación con las prensas excéntricas convencionales accionadas por volante. La capacidad de programar perfiles de movimiento del ariete arbitrarios, en lugar de seguir una curva sinusoidal fija, permite que las servoprensas desaceleren el ariete a través de la zona de formación donde el retorno elástico de AHSS es más sensible a la velocidad de formación, mejorando la consistencia dimensional. También permite que la prensa permanezca en el punto muerto inferior durante un tiempo programable, lo que se ha demostrado que reduce la recuperación elástica en AHSS entre un 15 y un 25 % en comparación con una pieza equivalente formada sin permanencia, porque la presión sostenida permite una relajación adicional de la tensión en la geometría formada antes de que se abra la matriz.

Conformado por prensa en caliente: un proceso separado para las piezas de estampado automotriz de mayor resistencia

El conformado por prensa en caliente (HPF), también llamado endurecimiento por prensa o estampado en caliente, representa un enfoque de fabricación fundamentalmente diferente para las piezas estampadas de automóviles de mayor resistencia, aquellas que requieren resistencias a la tracción superiores a 1000 MPa que no se pueden lograr mediante el conformado en frío sin un rebote o fractura catastrófica. En el proceso HPF directo, una pieza en bruto de acero al boro 22MnB5 se calienta a aproximadamente 900–950 °C (por encima de la temperatura de austenización), se transfiere a una matriz enfriada por agua, se forma en la condición austenítica blanda y luego se enfría en la matriz cerrada a una velocidad de enfriamiento controlada superior a 27 °C/segundo para lograr una microestructura completamente martensítica con una resistencia a la tracción de 1500 a 1600 MPa en la parte terminada.

Las implicaciones para la infraestructura de fabricación de piezas estampadas para automóviles son sustanciales. HPF requiere hornos de solera de rodillos capaces de calentar piezas en bruto de manera uniforme hasta ±10 °C de la temperatura de austenización objetivo, sistemas de transferencia que muevan la pieza en bruto caliente desde el horno a la prensa en menos de 7 segundos para evitar una caída excesiva de temperatura, matrices enfriadas por agua con diseños de canales de enfriamiento diseñados con precisión que logren la tasa de enfriamiento requerida de manera uniforme en toda la superficie de la pieza y controles de prensa que mantengan la presión de cierre de la matriz durante el ciclo de enfriamiento (generalmente de 10 a 20 segundos) en lugar de abrirse inmediatamente después del conformado. La inversión en esta infraestructura es un orden de magnitud mayor que la de una línea de estampado en frío convencional de tamaño de pieza equivalente, pero es el único proceso que produce de manera confiable las piezas con resistencia a la tracción de 1.500 MPa que las estructuras de seguridad de vehículos modernas requieren en ubicaciones críticas de intrusión.

Para los fabricantes de piezas estampadas para automóviles que atraviesan la transición a AHSS y HPF, la realidad operativa clave es que el conocimiento de los materiales, la capacidad de simulación, la inversión en herramientas y la tecnología de prensas deben avanzar juntos. Actualizar un elemento de forma aislada (por ejemplo, cambiar a AHSS sin actualizar los materiales de la matriz o el tonelaje de la prensa) produce consistentemente resultados decepcionantes en la vida útil de la matriz, la calidad de las piezas y la estabilidad de la producción. Los fabricantes que dominan la producción de piezas estampadas para automóviles AHSS tratan la selección de materiales, la simulación de conformado, el diseño de troqueles, el tratamiento de superficies y la programación de prensas como un sistema de ingeniería integrado en lugar de una secuencia de decisiones independientes.

La brecha funcional que impulsa las diferencias de tolerancia

Los requisitos de tolerancia de cualquier troquel de estampado se derivan en última instancia de lo que debe hacer la pieza terminada en servicio. Troqueles de estampado para electrodomésticos producen componentes (paneles de tambor de lavadoras, carcasas de puertas de refrigeradores, soportes de chasis de aire acondicionado y carcasas de hornos microondas) donde los principales criterios de rendimiento son la rigidez estructural, la resistencia a la corrosión, la apariencia de la superficie y el ajuste dentro de un conjunto ensamblado por manos humanas con sujetadores mecánicos. Las tolerancias dimensionales que rigen estas piezas normalmente se encuentran en el rango de ±0,1 mm a ±0,3 mm para dimensiones generales de perfil y ±0,05 mm para ubicaciones críticas de orificios e interfaces de bridas. Estos son requisitos de precisión significativos, pero reflejan las realidades de ensamblaje de grandes gabinetes de chapa metálica donde unas pocas décimas de milímetro de variación posicional pueden ser absorbidas por los orificios de paso de los sujetadores, los cordones de sellador o la conformidad inherente de los paneles de chapa delgada.

Troqueles de estampado electrónico Por el contrario, producen piezas cuya precisión dimensional está directamente relacionada con el rendimiento eléctrico, mecánico o electromagnético. Un terminal de conector estampado para transportar 5 A de corriente a través de una tira de bronce fosforado de 0,3 mm de espesor debe mantener una fuerza de contacto dentro de un rango definido con precisión: muy poca fuerza y ​​la conexión se vuelve resistiva o intermitente, demasiada y el conector correspondiente no se puede insertar o el terminal se fatiga prematuramente. Esa fuerza de contacto está determinada por la geometría del resorte del terminal, que está determinada por el radio de curvatura, el ángulo y la longitud desarrollada de la tira, todo lo cual se controla con tolerancias de ±0,01 mm a ±0,02 mm en un troquel de estampado electrónico bien diseñado. Una laminación de motor estampada en acero al silicio debe mantener una tolerancia de ancho de ranura de ±0,015 mm para garantizar que el entrehierro entre rotor y estator sea uniforme alrededor de la circunferencia, porque los entrehierros no uniformes crean una atracción magnética desequilibrada que reduce la eficiencia y genera vibración. Estos no son márgenes de ingeniería conservadores: son los niveles mínimos de precisión con los que el dispositivo electrónico funciona dentro de sus especificaciones.

Cómo la escala de piezas amplifica la demanda de precisión en troqueles de estampado electrónicos

La escala es una de las razones más importantes (y la más subestimada) por la que los troqueles de estampado electrónicos requieren tolerancias absolutas más estrictas que los troqueles de estampado de electrodomésticos. El panel del tambor de una lavadora puede medir 600 mm × 500 mm, y una tolerancia posicional de ±0,2 mm en un orificio de montaje representa una precisión relativa de 1 parte entre 3000 en relación con la dimensión más grande de la pieza. Un terminal de conector USB-C puede medir 8 mm × 2 mm en total, y una tolerancia posicional de ±0,02 mm en un haz de contacto representa una precisión relativa de 1 parte en 400 en relación con la dimensión más grande de la pieza: casi ocho veces más ajustada en términos relativos y lograda en una pieza que tiene un área 75 veces más pequeña. Mantener ese nivel de precisión requiere que cada elemento del sistema electrónico de estampado (el acero del troquel, los postes guía, el portapunzones, la placa extractora y la propia prensa) funcione a un nivel que sería innecesario y antieconómico para los troqueles de estampado de electrodomésticos.

La tendencia a la miniaturización de la electrónica de consumo ha intensificado este desafío continuamente durante la última década. Los pasos de los terminales que hace veinte años eran de 2,54 mm (0,1 pulgadas) ahora son comúnmente de 0,5 mm o 0,4 mm en conectores de paso fino, y las características estampadas que crean la geometría de contacto en esos pasos (ancho de la viga, ancho de la ranura, altura del relieve) deben controlarse con tolerancias que son una fracción fija del tamaño de la característica. A medida que el tamaño de las características se reduce, la tolerancia absoluta se reduce proporcionalmente, incluso si el requisito de precisión relativa se mantiene constante. Esta es la razón por la que la inversión en troqueles de estampado electrónicos ha exigido constantemente mayores costos de herramientas, aceros para troqueles más finos y una metrología más rigurosa que los troqueles de estampado de electrodomésticos de la misma época.

Diferencias en la construcción de troqueles que reflejan los requisitos de tolerancia

La construcción física de las matrices de estampado electrónico refleja sus requisitos de tolerancia más estrictos de varias maneras específicas y mensurables. La siguiente tabla compara los parámetros de construcción clave entre los troqueles de estampado típicos de electrodomésticos y los troqueles de estampado electrónicos en los elementos de diseño más sensibles a la tolerancia.

El ajuste más ajustado del poste guía en los troqueles de estampado electrónicos no es simplemente una elección de ingeniería conservadora: controla directamente la posición lateral del punzón en relación con la abertura del troquel en el momento del contacto con el material. Con un diámetro de punzón de 0,4 mm que tapa un orificio en una tira de aleación de cobre de 0,15 mm de espesor, un desplazamiento lateral de 0,003 mm en la punta del punzón representa el 2% del diámetro del punzón y el 4% del espesor del material. A esas escalas, la inclinación del poste guía, que sería completamente intrascendente en una matriz de estampado de electrodomésticos, se convierte en la fuente dominante de variación de la altura de las rebabas y riesgo de rotura del punzón.

Consideraciones materiales que estrechan la cadena de tolerancia

Los troqueles de estampado para electrodomésticos suelen procesar acero laminado en frío, acero galvanizado y, ocasionalmente, aleaciones de aluminio en calibres de 0,5 mm a 2,0 mm. Estos materiales tienen propiedades mecánicas relativamente consistentes y bien caracterizadas dentro de un lote de calor, y su comportamiento de recuperación elástica, aunque real, es lo suficientemente predecible como para compensarlo en el diseño de la matriz utilizando técnicas estándar de sobredoblado o reencendido. La tolerancia del espesor del material entrante para el acero laminado en frío comercial es típicamente ±5% del nominal, y debido a que las características formadas en piezas de electrodomésticos son grandes en relación con la variación del espesor, esta variabilidad rara vez se propaga a un problema dimensional significativo en la pieza terminada.

Los troqueles de estampado electrónico suelen procesar aleaciones de cobre, bronce fosforado, cobre berilio y acero laminado en frío de precisión o acero al silicio en calibres de 0,05 mm a 0,5 mm. Las aleaciones de cobre utilizadas para terminales electrónicos generalmente se especifican con tolerancias de espesor de precisión de ±1 a 2% en lugar del estándar de ±5% para el acero estructural, porque la geometría del resorte de un terminal de contacto es tan sensible al espesor que una variación del espesor del 5% produciría una dispersión inaceptable en la fuerza de contacto. Incluso dentro de esa tolerancia entrante más estricta, la matriz debe diseñarse para adaptarse a todo el rango, lo que significa que los radios del punzón de formación, las profundidades de las cavidades y los márgenes de curvatura deben calcularse y verificarse con datos de propiedades del material específicos de la aleación real y el temple que se está ejecutando, no con suposiciones genéricas de un manual de materiales.

Requisitos de prensa y controles ambientales para matrices de estampado electrónico

La precisión de los troqueles de estampado electrónicos es tan buena como la prensa y el entorno en el que operan. Las prensas de precisión de alta velocidad utilizadas para estampado de terminales y conectores electrónicos incorporan varias características que son innecesarias para troqueles de estampado de electrodomésticos que funcionan a velocidades más bajas y tolerancias más gruesas. Estos incluyen protección contra sobrecarga hidráulica que detiene la prensa en una fracción de carrera si se detecta una carga anormal (protegiendo matrices con punzones de hasta 0,3 mm de diámetro que se romperían bajo una carga de alimentación incorrecta), así como sistemas de compensación térmica que ajustan la altura de cierre de la prensa para tener en cuenta la expansión térmica del marco de la prensa durante una tirada de producción. El marco de una prensa de acero se expandirá aproximadamente entre 0,01 y 0,02 mm por cada grado Celsius de aumento de temperatura; para un troquel de estampado de electrodomésticos que funciona con una tolerancia de ±0,1 mm, esto es insignificante, pero para un troquel de estampado electrónico que funciona con una tolerancia de ±0,01 mm, un aumento de temperatura del marco de 10 °C introduce un error de altura de cierre de 0,10 a 0,20 mm que cambiará la profundidad de penetración del punzón y alterará la geometría de la característica formada de manera mensurable.

Los fabricantes de troqueles de estampado electrónico de precisión utilizan salas de troqueles con temperatura controlada por este motivo, no como un lujo sino como una necesidad práctica para mantener la estabilidad dimensional durante la fabricación y la producción de troqueles. El equipo de metrología utilizado para verificar los componentes electrónicos del troquel de estampado (medidores de aire, sistemas de escaneo láser y máquinas de medición de coordenadas) también debe operarse en entornos con temperatura controlada porque su propia calibración es sensible a los mismos efectos térmicos que desestabilizan las dimensiones del troquel.

Verificación y garantía de calidad: un listón más alto para las matrices de estampado electrónico

Los requisitos de inspección y verificación para matrices de estampado electrónico y sus piezas de salida reflejan el régimen de tolerancia más estricto en todos los aspectos del proceso de calidad. Para matrices de estampado de electrodomésticos, la inspección del primer artículo generalmente implica la medición manual de ubicaciones críticas de orificios, alturas de bridas y dimensiones de perfil utilizando calibradores, medidores de altura y medidores de enchufe pasa/no pasa, un enfoque práctico y rentable para piezas donde las dimensiones críticas se cuentan por docenas y las tolerancias están en el rango de ±0,1 mm. Para matrices de estampado electrónico, la inspección del primer artículo requiere rutinariamente una medición CMM completa de cada característica de la geometría de contacto, verificación con comparador óptico de los contornos del punzón y la matriz, y pruebas funcionales de piezas de muestra, como la medición de la fuerza de contacto para terminales o la medición del flujo magnético para laminaciones, que confirma que la geometría estampada está produciendo el rendimiento funcional requerido, no solo cumpliendo con el dibujo dimensional.

• La altura de las rebabas en los bordes ciegos de los terminales electrónicos se mide con microscopía óptica calibrada, verificando generalmente que la altura máxima de las rebabas no exceda el 10 % del espesor del material, una especificación que requiere una resolución de medición de 0,003 a 0,010 mm, mucho más allá de la capacidad de las herramientas de medición manuales utilizadas para piezas de electrodomésticos.
• La coplanaridad de las superficies de contacto a través de una regleta de terminales de conector multipin se verifica mediante perfilometría láser o mapeo de altura basado en visión en lugar de una comparación manual con medidores de altura, porque la tolerancia suele ser de ±0,015 mm en un lapso de 10 a 20 mm y la incertidumbre de medición requerida debe ser inferior al 30 % de la tolerancia, lo que exige una capacidad de medición submicrónica.
• Los gráficos de control de procesos estadísticos para la producción de estampado electrónico están configurados con límites de control establecidos en ±2σ del proceso en lugar del más común ±3σ, porque la relación entre la capacidad del proceso y la tolerancia se mantiene intencionalmente estrecha para proporcionar una advertencia temprana del desgaste de la matriz antes de que se produzca cualquier pieza fuera de tolerancia.

La inversión necesaria para diseñar, construir, verificar y mantener troqueles de estampado electrónicos con este nivel de precisión es sustancialmente mayor que la de los troqueles de estampado para electrodomésticos: en costo de herramientas, inversión en equipos y mano de obra calificada. Esa inversión se justifica por las consecuencias funcionales de la no conformidad dimensional: una pieza de un electrodoméstico que está 0,1 mm fuera de su posición puede requerir un orificio de paso ligeramente sobredimensionado, pero un terminal electrónico que está 0,02 mm fuera de su posición puede no pasar la prueba de fuerza de inserción del conector de acoplamiento, lo que desencadena un rechazo del lote de producción completo y un riesgo de confiabilidad en el campo que ni el fabricante ni sus clientes pueden aceptar.

Por qué las comparaciones de costos entre estos dos procesos suelen ser engañosas

Cuando los fabricantes evalúan piezas de estampado de metal frente a productos de piezas de trefilado de metal, la conversación casi siempre comienza con el precio unitario, y ahí es precisamente donde la mayoría de las comparaciones de costos salen mal. El precio por pieza visible en la cotización de un proveedor refleja solo una capa de una estructura de costos de múltiples capas que incluye amortización de herramientas, utilización de materiales, operaciones secundarias, consecuencias de calidad e implicaciones en el tiempo de entrega. Una pieza de estampado de metal que se cotiza a 0,45 dólares por pieza puede conllevar 85.000 dólares en herramientas de matriz progresiva que requieren 900.000 unidades para amortizarse, mientras que un producto de pieza de embutición de metal a 0,78 dólares por pieza puede no requerir mecanizado secundario ni pasos de ensamblaje porque la geometría dibujada integra características que el estampado no puede producir en una sola operación. Evaluar estos dos procesos con precisión en 2026 requiere construir un modelo de costo total de propiedad en lugar de comparar los precios unitarios de cada artículo de forma aislada.

Esta comparación también se ha vuelto más compleja en 2026 porque la volatilidad de los precios de los materiales (particularmente del acero laminado en frío, el acero inoxidable y el aluminio) ha cambiado la economía relativa de los dos procesos de maneras que no estaban presentes hace dos o tres años. La embutición profunda es un proceso que requiere un uso intensivo de material en el que el tamaño de la pieza en bruto es sustancialmente mayor que la huella de la pieza terminada, lo que significa que las fluctuaciones del costo de la materia prima afectan más a las piezas embutidas por pieza que a las piezas en bruto planas estampadas. Comprender dónde se ubica cada proceso en el entorno de costos actual requiere examinar cada generador de costos individualmente antes de sintetizar una comparación general.

Inversión en herramientas: costo inicial y tasa de amortización

El costo de las herramientas es la variable más importante que separa la economía de piezas de estampado de metal de productos de piezas de dibujo de metal en volúmenes de producción bajos a medios. Un troquel de estampado progresivo para un soporte o terminal moderadamente complejo (por ejemplo, de seis a ocho estaciones con dos operaciones de perforación y una de conformado) generalmente requiere una inversión en el rango de $40 000 a $120 000 dependiendo del tamaño del troquel, la selección del acero y las tolerancias requeridas. Un juego de matrices de embutición profunda para un componente de carcasa de espesor de material comparable incluye una matriz de embutición, un soporte de pieza en bruto, una matriz de reestirado si se necesitan varias pasadas de embutición, una matriz de recorte y, a menudo, una matriz de brida o planchado: una familia completa de herramientas que comúnmente cuesta entre $ 60 000 y $ 200 000 para piezas de complejidad media.

El cálculo de la amortización depende enteramente del volumen anual. Considere la siguiente comparación para una pieza hipotética que se ejecuta en tres niveles de volumen diferentes:

La ventaja en costos de herramientas de las piezas estampadas de metal sobre los productos de piezas de trefilado de metal se reduce rápidamente a medida que aumenta el volumen, porque en volúmenes muy altos el costo de herramientas por unidad se vuelve insignificante para ambos procesos. La diferencia absoluta en dólares es más importante en volúmenes bajos, que es precisamente donde muchos fabricantes toman decisiones de inversión en herramientas, lo que significa que la comparación de costos de herramientas tiene su mayor significado práctico exactamente cuando se examina más cuidadosamente.

Costo del material y eficiencia de utilización

El costo del material por pieza terminada es donde los productos de piezas de embutición de metal muestran consistentemente una desventaja en relación con las piezas de estampado de metal para componentes geométricamente equivalentes. La embutición profunda requiere un diámetro en bruto que sea significativamente mayor que el diámetro de la pieza terminada; la relación de embutición (diámetro en bruto dividido por el diámetro del punzón) generalmente oscila entre 1,8 y 2,2 para una operación de extracción única, lo que significa que ingresa al proceso entre un 50% y un 60% más de metal del que aparece en la pieza terminada. Parte de ese material se redistribuye en el espesor de la pared de la carcasa estirada en lugar de convertirse en desechos, pero el margen de recorte eliminado después del embutición sí se convierte en desechos. Para una carcasa de acero inoxidable trefilada con un diámetro de 100 mm y una profundidad de 60 mm, la pieza en bruto podría medir 230 mm de diámetro, lo que produce un anillo de desecho con un contenido sustancial de material que debe acreditarse mediante la recuperación de desechos con un descuento significativo en el costo de la materia prima.

Por el contrario, las piezas estampadas de metal pueden alcanzar tasas de utilización del diseño de la tira del 70 al 85 % para piezas con geometrías favorables, lo que significa que del 70 al 85 % del peso de la bobina entrante termina como pieza terminada. El 15-30% restante se convierte en chatarra, que se recicla a una tasa por kilogramo que suele ser del 15-25% del precio de compra de la materia prima. En 2026, con precios del acero laminado en frío en el rango de $ 700 a $ 850 por tonelada métrica y del acero inoxidable entre $ 2200 y $ 2800 por tonelada métrica, la brecha de recuperación de chatarra entre los diseños de estampado de alta utilización y los espacios en blanco para dibujo menos eficientes puede agregar entre $ 0,05 y $ 0,25 por pieza al costo efectivo del material de las piezas trefiladas en comparación con sus equivalentes estampados, una diferencia significativa en volúmenes de producción superiores. 200.000 unidades al año.

Mano de obra, tiempo de ciclo y costo de prensa por pieza

Las piezas de estampado de metal producidas en troqueles progresivos suelen ejecutarse entre 80 y 400 golpes por minuto, y cada golpe produce una pieza terminada. A 200 SPM en una prensa de 80 toneladas con un costo operativo de aproximadamente $60 a $90 por hora, el costo de la prensa por pieza es de $0,005 a $0,0075. Los productos de piezas de embutición de metal requieren múltiples operaciones de prensa (corte, primer embutición, nuevo embutición si es necesario, recorte y, a menudo, una operación de brida o perforación por separado), cada una de ellas a 20-60 SPM dadas las velocidades de conformado más lentas necesarias para controlar el flujo de metal en la embutición profunda. Incluso si cada operación individual se ejecuta a 40 SPM, una secuencia de dibujo de cuatro operaciones consume cuatro veces más tiempo de prensado acumulado por pieza terminada que una pieza estampada de un solo golpe, lo que produce un costo de prensado por pieza que comúnmente es entre 4 y 8 veces mayor que el de un componente estampado equivalente por operación por pieza.

Sin embargo, este cálculo cambia materialmente cuando la pieza embutida elimina las operaciones secundarias que requiere el equivalente estampado. Una carcasa dibujada que integra un fondo, cuatro paredes y un borde en una sola familia de piezas puede reemplazar un conjunto estampado de tres o cuatro componentes separados que deben soldarse o sujetarse entre sí. Cuando la mano de obra, el costo de instalación y el riesgo de calidad de esa operación de ensamblaje se incluyen en el modelo de costos para piezas de estampado de metal, la aparente ventaja del tiempo de ciclo del estampado puede compensarse parcial o totalmente por el costo posterior que evita en el embutición.

Costo de calidad, tasa de desperdicio y operaciones secundarias

Los costos relacionados con la calidad afectan los dos procesos de manera diferente y con frecuencia se omiten en las comparaciones de costos iniciales. Las piezas de estampado de metal en troqueles progresivos en buen estado que funcionan con materiales estables suelen alcanzar tasas de desperdicio inferiores al 0,5 % durante la producción en estado estacionario. Los productos de piezas de trefilado de metal son más sensibles a la variación del material entrante, particularmente a la variabilidad del límite elástico dentro de una bobina, porque la relación de estiramiento se establece según las propiedades nominales del material, y un lote de material en el extremo superior del rango de límite elástico puede causar arrugas o fracturas en el mismo índice de estiramiento que produce buenas piezas con material de propiedades nominales. Los procesos de trefilado bajo control suelen ejecutarse con entre un 1 % y un 3 % de chatarra dependiendo de la gravedad del trefilado y la consistencia del material, y las piezas de desecho son más grandes y pesadas que la chatarra de estampado, lo que hace que el costo del material de la calidad residual sea proporcionalmente mayor por pieza rechazada.

Las operaciones secundarias aumentan de manera diferente el costo de cada tipo de producto. Los costos secundarios comunes que se deben tener en cuenta al realizar una comparación completa incluyen:

• Desbarbado: Las piezas estampadas de metal con bordes ciegos con frecuencia requieren desbarbado o laminado de bordes antes del ensamblaje o uso. Las piezas embutidas tienen paredes lisas e ininterrumpidas sin bordes cortados en las paredes laterales, aunque el borde recortado en el borde requiere atención.
• Tratamiento superficial: Ambos tipos de piezas pueden requerir enchapado, recubrimiento o pasivación, pero las piezas trefiladas con geometría cerrada pueden crear problemas de atrapamiento en los baños de tratamiento de líquidos que las piezas estampadas planas no crean, y a veces requieren orificios de drenaje o estanterías especializadas que agregan costos al proceso.
• Eliminación de montaje: Como se señaló anteriormente, las piezas trefiladas a menudo eliminan los pasos de soldadura, remachado o fijación que requieren los conjuntos estampados, y el costo de ensamblaje evitado debe acreditarse al proceso de trefilado en una comparación completa.
• Mecanizado: Las piezas estampadas de metal pueden lograr ubicaciones de orificios y tolerancias de perfil en el rango de ±0,05 a 0,10 mm sin mecanizado secundario. Los productos de piezas trefiladas de metal pueden requerir roscas mecanizadas, un tamaño de orificio preciso o una corrección de planitud en la cara de la brida que el estampado puede lograr en el troquel, agregando entre $0,10 y $0,50 por pieza en el costo de mecanizado para componentes trefilados con tolerancias estrictas.

Marco de decisión: qué proceso ahorrará más dinero en 2026

Con base en los factores de costos analizados anteriormente, el siguiente marco proporciona una guía práctica para determinar qué proceso ofrece el costo total más bajo para una aplicación determinada en las condiciones del mercado de 2026. Ni las piezas de estampado de metal ni las piezas de embutición de metal son categóricamente más baratas; la respuesta depende de la combinación específica de factores que se detallan a continuación.

El enfoque más confiable en 2026 es solicitar cotizaciones simultáneas para ambos procesos cuando la geometría de la pieza lo permita, especificando que la comparación de costos totales debe incluir la amortización de herramientas, las operaciones secundarias y los supuestos de tasa de desperdicio en lugar del precio unitario solo. Los proveedores con experiencia genuina tanto en piezas de estampado de metal como en productos de piezas de trefilado de metal podrán identificar dónde se encuentra el punto de cruce de costos para una combinación específica de pieza y volumen, y ese análisis, realizado rigurosamente, vale más que cualquier regla general de costos genérica.

Cómo cada tipo de matriz mueve el material a través de la prensa

La diferencia más fundamental entre los troqueles de estampado de metal progresivos y de transferencia radica en cómo se mueve la pieza de trabajo de una estación de formación a la siguiente. En un troquel progresivo, la pieza en bruto permanece unida a la tira de bobina original durante toda la secuencia de formación. La tira avanza con un paso fijo con cada golpe de prensa, transportando piezas parcialmente formadas a través de estaciones sucesivas (perforación, punzonado, doblado, estirado) hasta que la pieza terminada se libera del esqueleto en la estación final. La pieza nunca se separa físicamente de la tira hasta que se completa el conformado, lo que significa que la propia tira actúa como soporte y referencia de localización para cada operación.

Transferir troqueles de estampado de metal operan según un principio fundamentalmente diferente. Se corta una pieza en bruto de la bobina o lámina en la primera estación y luego se mueve como una pieza libre e independiente de una estación a otra mediante un sistema de dedo de transferencia mecánico o servoaccionado. Debido a que la pieza ya no está conectada a una tira, se puede reposicionar, voltear o reorientar entre estaciones, movimientos que son geométricamente imposibles cuando la pieza de trabajo todavía está unida a un soporte continuo. Esta distinción en cómo se maneja el material es la causa fundamental de casi todas las demás diferencias entre los dos tipos de troqueles en términos de capacidad, costo y aplicación.

Geometría de piezas y complejidad del conformado

Los troqueles de estampado de metal progresivos se adaptan mejor a piezas que son relativamente planas o de perfil poco profundo. Dado que la pieza permanece dentro de la tira, la altura total de cualquier elemento formado está limitada por la necesidad de que la tira continúe alimentándose limpiamente a través del troquel sin que la geometría formada ensucie las estaciones adyacentes o la propia estructura del troquel. Para piezas con una profundidad de dibujo modesta (soportes, terminales, clips, laminaciones y herrajes de sección delgada), esta restricción rara vez importa y el uso de herramientas progresivas es la elección natural. El diseño de la tira a menudo se puede diseñar para lograr tasas de utilización de material superiores al 75%, y la ausencia de un mecanismo de transferencia significa menos componentes mecánicos y un sistema general más simple.

Transferir metal stamping dies become necessary when part geometry demands forming in multiple planes, deep drawing on more than one axis, or operations on surfaces that face downward relative to the strip — a configuration impossible to tool in a progressive die. Shell-shaped components, tubular cross-sections, parts with undercut flanges, and deep-drawn housings all fall into this category. Because the blank travels as an individual piece, the transfer die can present it to each station in the optimal orientation, including upside-down or rotated 90° if the forming geometry requires it. This three-dimensional freedom is the primary technical justification for the higher tooling investment that transfer dies require.

Velocidad, rendimiento y volumen de producción

Los troqueles de estampado de metal progresivos superan consistentemente a los troqueles de transferencia en golpes por minuto. Debido a que no hay un mecanismo de transferencia para sincronizar (no hay dedos para extender, agarrar, mover y retraer entre pasadas), los troqueles progresivos pueden operar a velocidades de 200 a 1500 SPM dependiendo de la complejidad de la pieza y la capacidad de la prensa. Para la producción de piezas pequeñas y medianas de gran volumen, medida en millones de piezas por año, esta ventaja de velocidad se traduce en un beneficio decisivo en el rendimiento que es difícil de igualar para cualquier otro método de estampado.

Transferir dies are typically limited to 30–150 SPM by the kinematics of the transfer system, which must complete its full motion cycle — extending into the die, gripping the part, retracting, advancing to the next station, and releasing — within the window allowed by press ram motion. Servo transfer systems have improved this significantly compared to mechanical cam-driven fingers, but the fundamental cycle time constraint remains. For parts that genuinely require transfer die capability, this speed difference is an accepted trade-off rather than a flaw, since progressive tooling simply cannot produce those geometries at any production rate.

Comparación de costos de herramientas, mantenimiento y configuración

La inversión en herramientas y los costos de mantenimiento continuo difieren sustancialmente entre los dos tipos de matrices, y comprender estas diferencias es esencial para tomar una decisión de abastecimiento acertada.

Una ventaja de mantenimiento que tienen los troqueles de estampado de metal de transferencia sobre las herramientas progresivas es la capacidad de dar servicio o reemplazar troqueles de estaciones individuales sin reconstruir toda la herramienta. Dado que cada estación de troquel es una unidad discreta, una estación de extracción desgastada se puede retirar y rectificar mientras las demás permanecen en la prensa. En un troquel progresivo, todas las estaciones están integradas en un único conjunto compuesto, lo que significa que cualquier mantenimiento que requiera el desmontaje del troquel afecta a toda la herramienta y a toda la producción.

Diferencias entre la utilización de materiales y la tasa de desechos

La utilización de materiales es otra área en la que los dos tipos de matrices divergen significativamente. Los troqueles de estampado de metal progresivos producen un esqueleto de chatarra continuo (la tira restante después de retirar los espacios en blanco o las piezas terminadas) que debe manipularse, cortarse y desecharse o reciclarse. Dependiendo de la geometría de la pieza y la eficiencia del diseño de la tira, el esqueleto de chatarra puede representar entre el 20% y el 40% del peso total de la bobina consumida. Los diseños de tiras sofisticados con cortes en ángulo, piezas entrelazadas de manos opuestas o configuraciones de varias filas pueden reducir esta cifra significativamente, pero el esqueleto es un subproducto inevitable del procesamiento en tiras.

Transferir metal stamping dies cut the blank to near-net shape at the first station, so the scrap generated at that point can be optimized independently of the forming sequence that follows. For large parts with complex contours — where a progressive strip layout would require a very wide scrap bridge to maintain strip integrity — transfer blanking can achieve materially better utilization by nesting blanks tightly and running a dedicated high-efficiency blanking operation ahead of the transfer line. The scrap from subsequent forming stations is typically minimal, consisting only of piercing slugs and trim offal rather than a continuous skeleton.

Elegir el tipo de matriz adecuado para su aplicación

La selección entre troqueles de estampado de metal progresivos y de transferencia debe basarse en una evaluación estructurada de los requisitos de las piezas y no solo en el costo. Los siguientes criterios proporcionan un marco de decisión práctico:

• Geometría de la pieza: Si la pieza se puede formar completamente mientras permanece plana en una tira (todas las funciones son accesibles desde arriba o desde abajo sin reposicionarlas), el uso de herramientas progresivas es apropiado. Si la pieza requiere conformado en múltiples caras, embutición profunda más allá de una relación profundidad-diámetro de aproximadamente 1:1, u operaciones en la parte inferior de una brida, se requieren herramientas de transferencia.
• Volumen de producción: Los volúmenes anuales muy altos (normalmente superiores a 500.000 piezas por año para piezas de complejidad media) favorecen los troqueles progresivos porque la ventaja de la velocidad reduce significativamente el coste del tiempo de prensado por pieza. Las matrices de transferencia son más económicas para volúmenes moderados donde la geometría de la pieza hace imposible el uso de herramientas progresivas.
• Tamaño de la pieza: Las piezas de gran formato (aquellas que superan aproximadamente los 400 mm en cualquier dimensión) se vuelven poco prácticas en matrices progresivas porque los requisitos resultantes de longitud de matriz y ancho de bobina exceden las capacidades típicas de manipulación de prensas y bobinas. Las líneas de transferencia manejan piezas grandes de manera más práctica mediante el uso de matrices de estaciones individuales adaptadas a la pieza en lugar de una única herramienta progresiva alargada.
• Requisitos de precisión dimensional: Los troqueles progresivos ubican la pieza a través de pasadores piloto que encajan en los orificios de la tira, mientras que los troqueles de transferencia ubican los espacios en blanco individuales a través de características de la pieza o herramientas anidadas en cada estación. Para piezas donde la tolerancia de posición entre funciones es menor que ±0,05 mm, la estrategia de ubicación de cada tipo de matriz debe evaluarse cuidadosamente en comparación con la acumulación de tolerancia que generará.
• Flexibilidad de diseño futuro: Si se espera que el diseño de la pieza cambie durante el ciclo de vida del producto, las herramientas de transferencia ofrecen una mayor adaptabilidad ya que las matrices de estaciones individuales se pueden modificar de forma independiente. Cambiar una característica en un dado progresivo a menudo requiere rediseñar múltiples estaciones interdependientes simultáneamente.

En la práctica, la decisión rara vez se toma de forma aislada. Un fabricante de matrices con experiencia evaluará juntos el dibujo de la pieza, el pronóstico de volumen anual, los recursos de prensa disponibles y los requisitos de ensamblaje posteriores antes de recomendar una estrategia de herramientas. Tanto los troqueles de estampado de metales progresivos como los de transferencia representan tecnologías maduras y bien comprendidas; la clave es hacer coincidir la tecnología correcta con las demandas específicas de la aplicación en lugar de optar por el enfoque que le resulte más familiar.

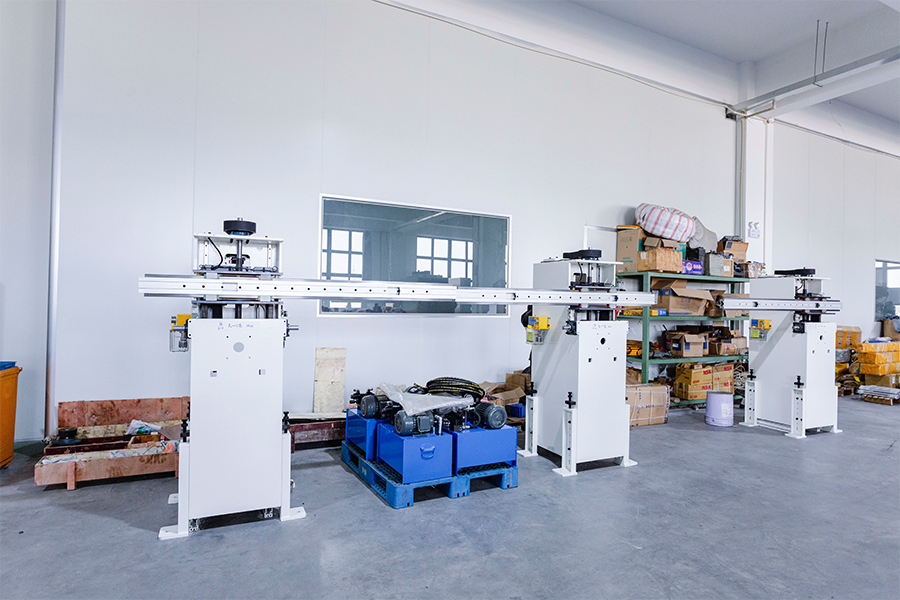

Con el ritmo acelerado de actualización inteligente en la industria manufacturera, Suzhou Shuangqisi Mold Equipment Co., Ltd. está expandiendo continuamente sus límites comerciales y promoviendo activamente el desarrollo de la automatización del estampado. Ya en 2016, la empresa invirtió y fundó Suzhou Keshuang Intelligent Technology Co., Ltd., centrándose en la investigación, el desarrollo y la fabricación de equipos de automatización de estampación.

Aprovechando 15 años de experiencia en la industria de moldes y un equipo de ingeniería maduro, Shuangqisi ahora posee la capacidad de proyectos llave en mano para brindar a los clientes una "línea de producción de automatización de estampación de diseño y fabricación de moldes" Puede planificar simultáneamente procesos de producción y equipos de soporte según las necesidades del cliente, ayudándolos a lograr una reducción de costos, una mejora de la eficiencia y una producción en masa estable.

Un representante de la empresa afirmó que en el futuro, Shuangqisi seguirá centrándose en la fabricación de alta gama, profundizando la integración de moldes y automatización y proporcionando soluciones generales más competitivas para los clientes en industrias como la nueva energía y la automatización industrial.

Recientemente, Suzhou Shuangqisi Mold Equipment Co., Ltd. ha consolidado aún más su posición como fabricante profesional en la industria de matrices de estampado de precisión y piezas de hardware a través de inversiones continuas y acumulación tecnológica. Ubicada en el número 118 de Yexin Road, distrito de Wujiang, ciudad de Suzhou, la empresa cuenta con más de 40 técnicos profesionales y ha formado un sistema técnico completo que cubre diseño, fabricación, depuración y servicio.

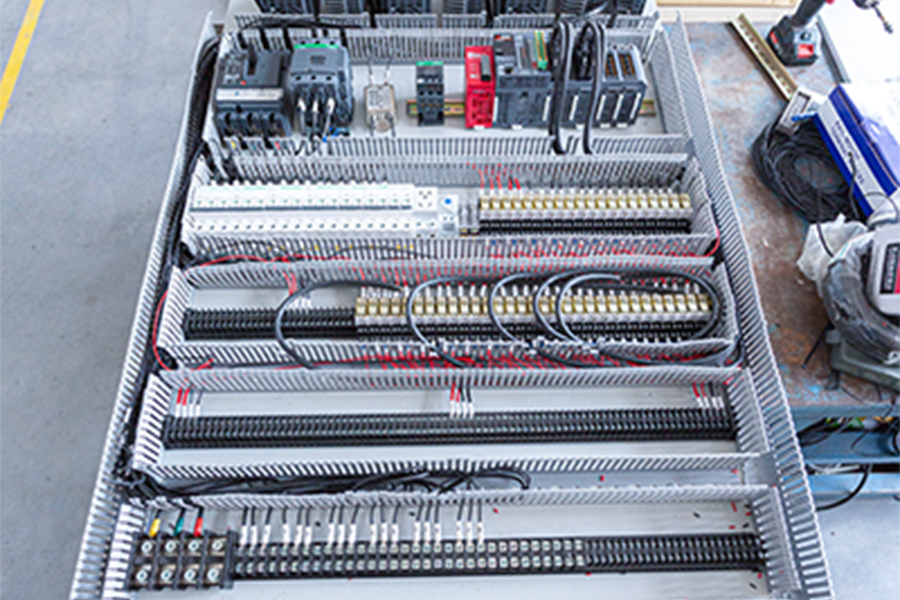

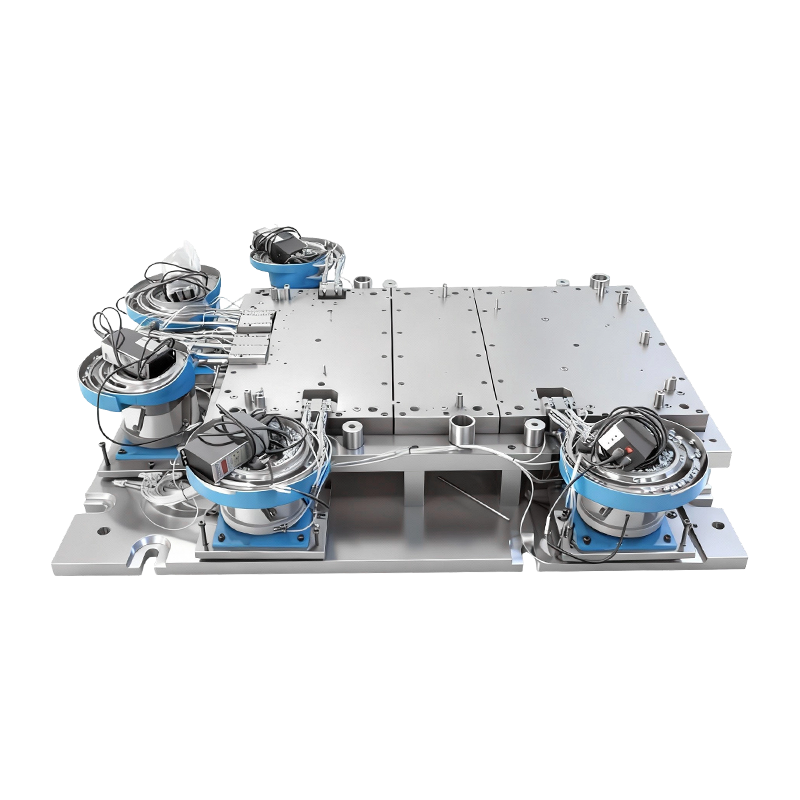

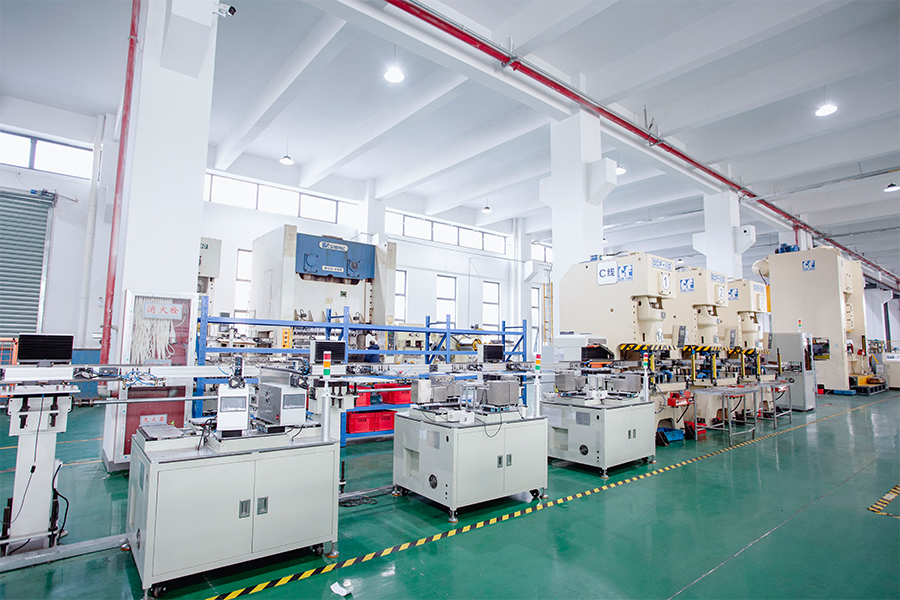

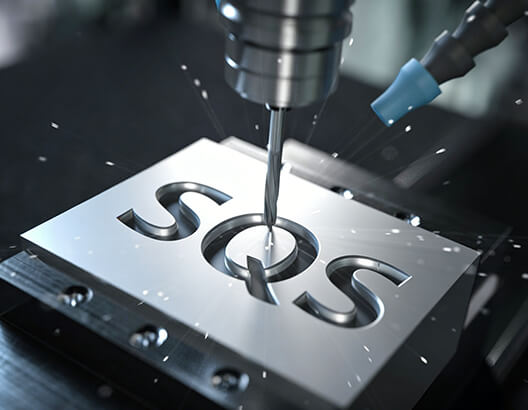

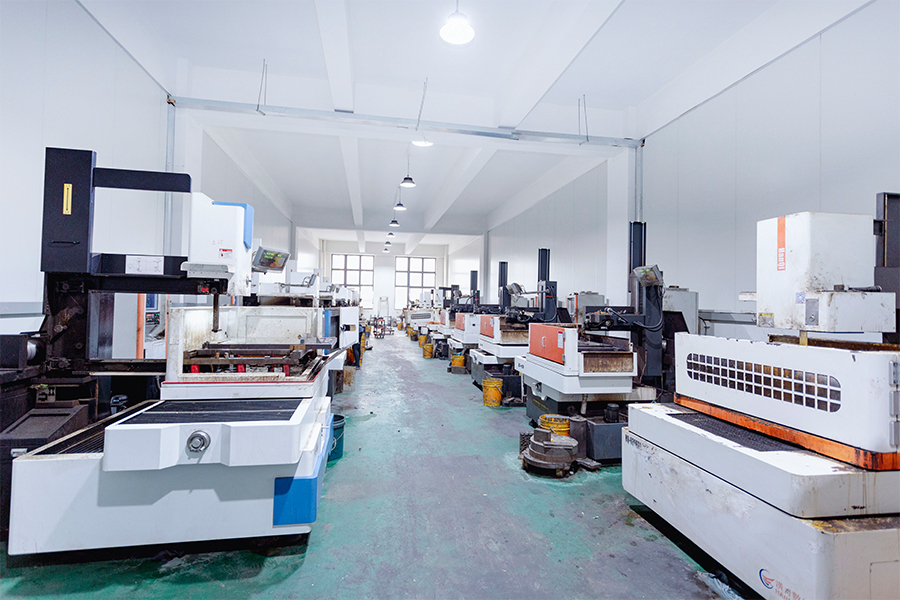

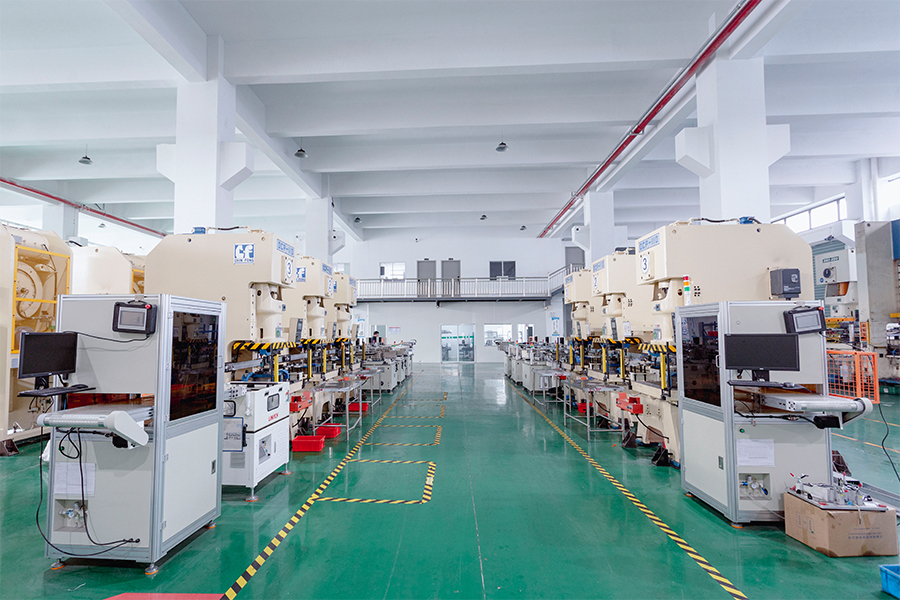

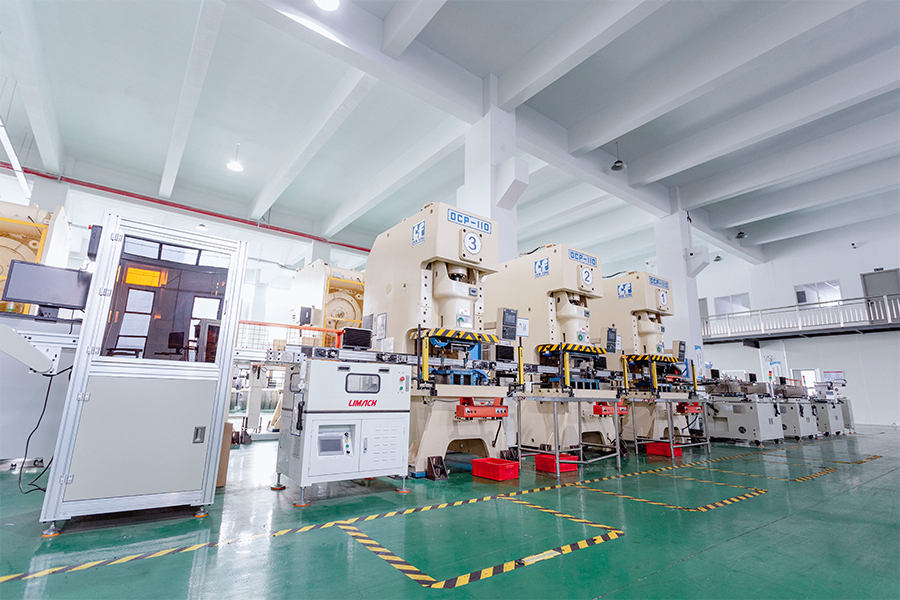

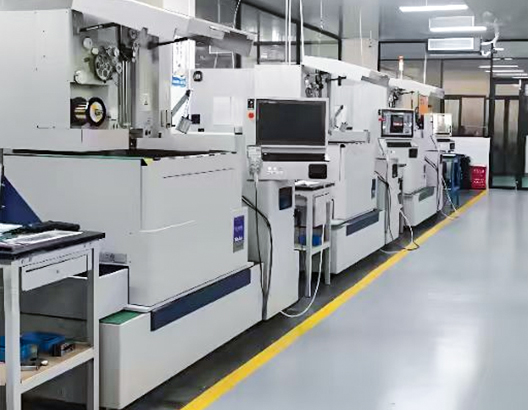

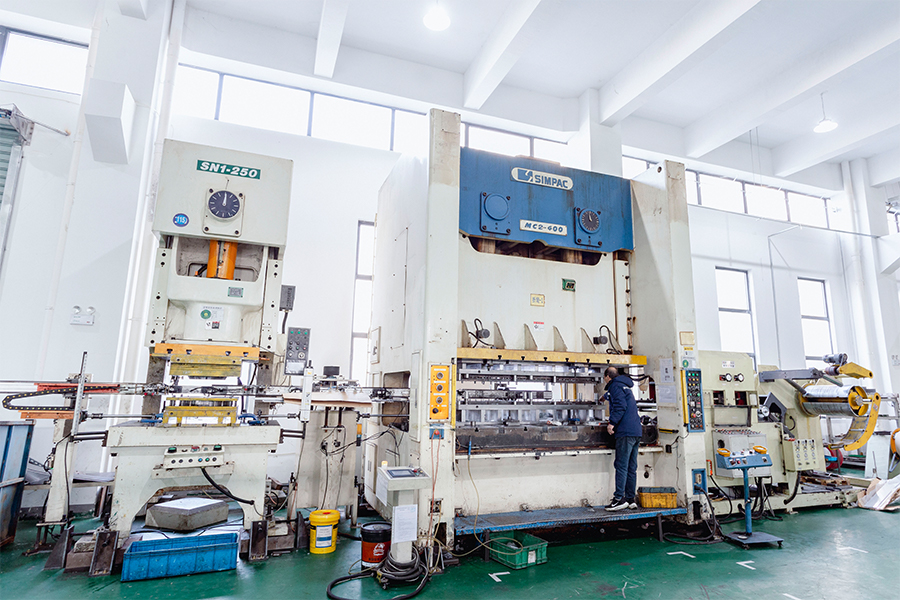

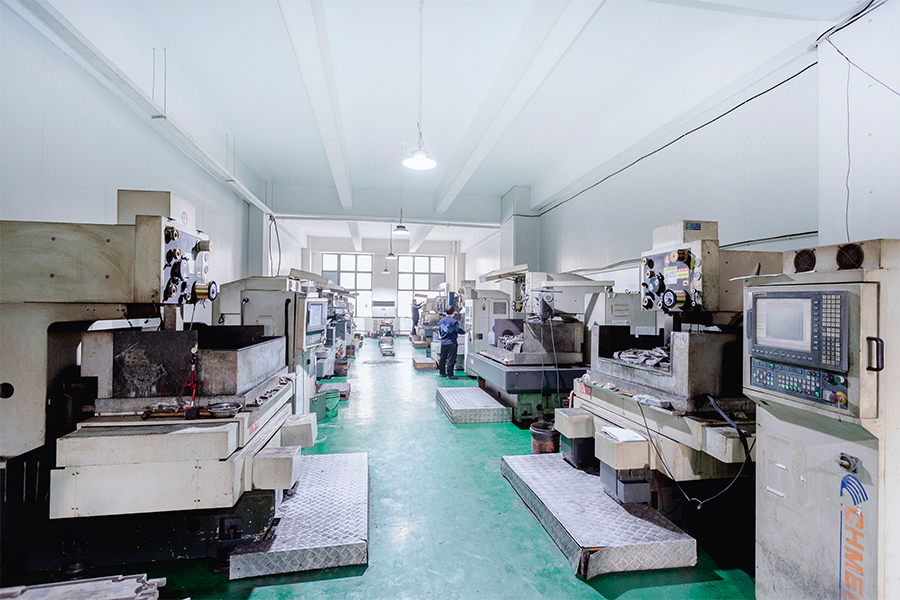

La empresa está equipada con centros avanzados de mecanizado CNC, equipos EDM y EDM de alambre importados, rectificadoras de precisión de múltiples especificaciones y 25 prensas de estampado que van desde 80T a 400T, capaces de satisfacer las necesidades de diversas industrias de moldes y productos de estampado de alta precisión. Actualmente, Shuangqisi brinda servicios de soporte estables a muchas empresas conocidas como Anter Group, Ousheng Electric, Northeast Group y Huichuan Technology, y sus productos se utilizan ampliamente en servoaccionamientos, compresores y vehículos de nueva energía.

En el futuro, Shuangqisi seguirá impulsado por la innovación tecnológica, mejorando constantemente sus capacidades de fabricación y niveles de servicio para crear un mayor valor para sus clientes.

Con el rápido desarrollo de los vehículos de nueva energía y la fabricación inteligente, la industria de matrices de estampación automotriz está entrando en una nueva fase de actualización tecnológica y ajuste estructural. Como base crucial para la fabricación de piezas de automóviles, las matrices de estampado enfrentan mayores demandas en términos de precisión, eficiencia y estabilidad.

En los últimos años, la tendencia hacia el aligeramiento de los automóviles se ha hecho cada vez más evidente, con la expansión de la aplicación de nuevos materiales como acero de alta resistencia y aleaciones de aluminio en las estructuras de las carrocerías de los vehículos. Esto presenta mayores desafíos para el diseño estructural, la selección de materiales y los procesos de fabricación de matrices de estampado. Las matrices no solo necesitan una mayor resistencia al desgaste y vida útil, sino que también deben mantener una calidad de conformado estable en condiciones de conformado complejas.

Al mismo tiempo, las crecientes demandas de eficiencia y consistencia en la producción de la industria automotriz están impulsando el desarrollo de matrices de estampado hacia una mayor precisión, estandarización y automatización. Al introducir equipos de mecanizado de precisión, diseño digital y líneas de producción de estampación automatizadas, los fabricantes de matrices están pasando de entregar matrices individuales a proporcionar soluciones sistemáticas.

En el sector de los vehículos de nueva energía, la demanda de componentes clave como carcasas de baterías, carcasas de motores y piezas estructurales continúa creciendo, lo que aporta nuevos escenarios de aplicación a la industria de las matrices de estampación. Las matrices relacionadas enfatizan cada vez más el análisis de capacidad de fabricación y la estabilidad de la producción en masa durante la fase de diseño para adaptarse al rápido ritmo de desarrollo del producto.

Los expertos de la industria dicen que la industria de matrices de estampado automotriz pondrá mayor énfasis en la acumulación tecnológica y las capacidades de servicio integral en el futuro. Las empresas con capacidades en fabricación de matrices, procesos de estampado e integración de automatización tendrán una posición más ventajosa en la competencia del mercado, impulsando a la industria hacia un desarrollo sostenible y de alta calidad.
