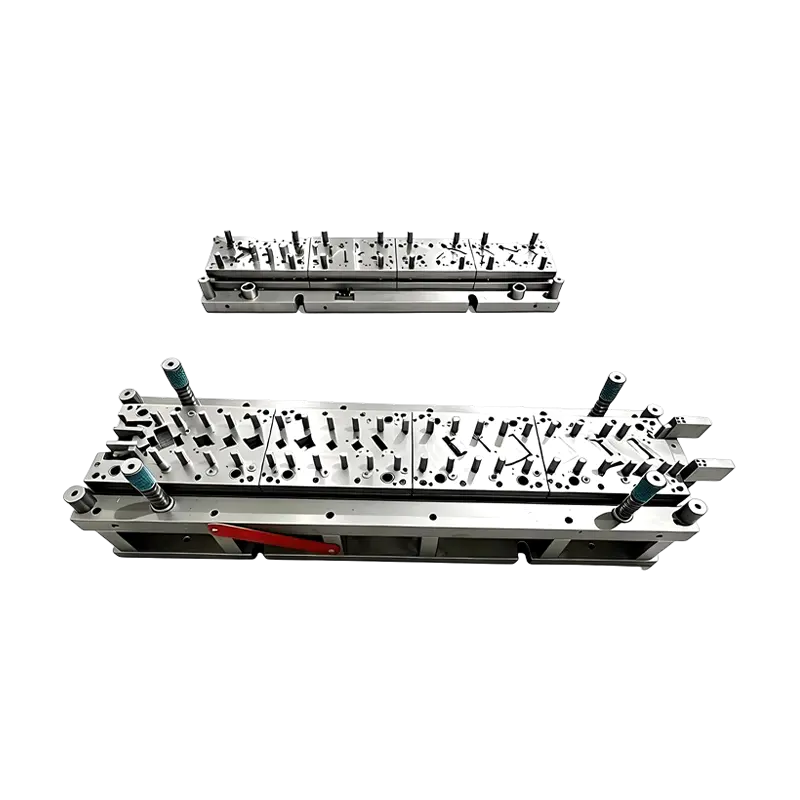

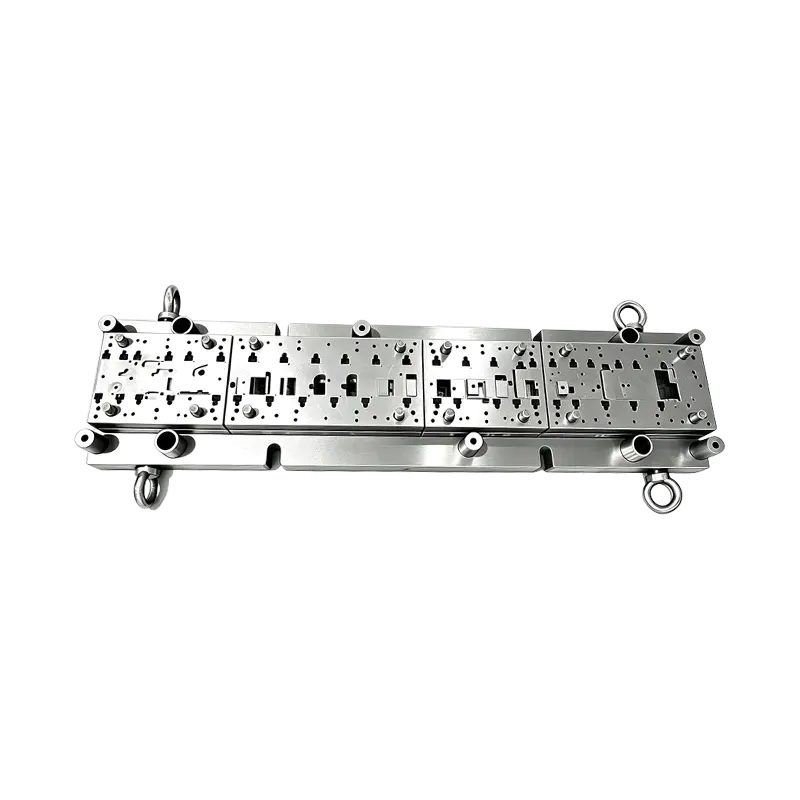

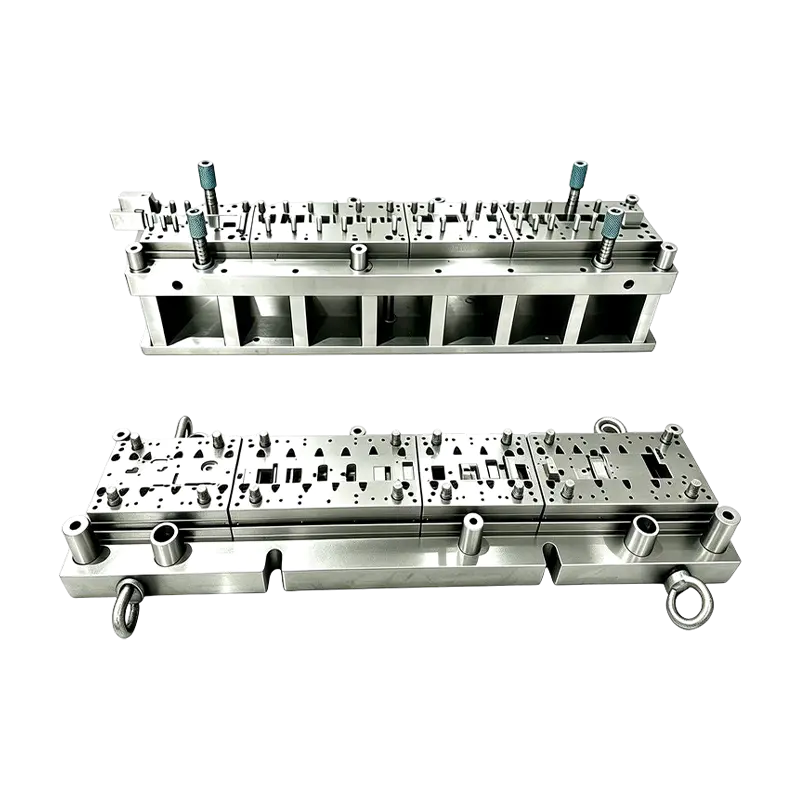

Troquel progresivo de múltiples etapas de carrera larga
Nuestro troquel progresivo de múltiples etapas y carrera larga personalizado está diseñado para componentes complejos de chapa metálica que requieren múltiples operaciones secuenciales de doblado, conformado y perforación. A diferencia de los troqueles terminales de carrera corta que se centran en el corte a alta velocidad de piezas planas pequeñas, este troquel presenta un cuerpo de troquel extendido con muchas estaciones de formación dispuestas a lo largo del recorrido de la tira. La bobina de metal avanza paso a paso y cada estación realiza una operación dedicada (perforación, punción, predoblado, doblado final, estampado, acuñado y corte) hasta que la pieza 3D completamente formada se separa en la última estación. Este troquel es ideal para soportes de automóviles, clips eléctricos, carcasas de conectores, protectores estructurales y otros elementos metálicos de chapa complejos donde se deben producir múltiples curvaturas y características formadas en una sola ejecución automatizada.

Diseño ampliado de estaciones múltiples para conformado 3D complejo
El cuerpo de la matriz está diseñado con un área de trabajo extendida que acomoda de 8 a 30 estaciones de formación a lo largo de la dirección de la tira. Esto permite que piezas complejas con múltiples curvaturas, desplazamientos, relieves y características perforadas se formen completamente en una progresión continua, eliminando la necesidad de múltiples matrices de una sola operación, manipulación manual de piezas y operaciones de doblado secundarias. Cada curvado se puede dividir en etapas de precurvado y curvado final para un conformado controlado y repetible.

Doblado secuencial de múltiples etapas con compensación de recuperación elástica
Las curvas críticas se distribuyen en varias estaciones en lugar de formarse en un solo golpe. Las estaciones de predoblado, reencendido y acuñado están dispuestas estratégicamente para llevar gradualmente el material al ángulo objetivo, y en cada etapa se aplica una compensación incremental de recuperación elástica. Este enfoque por etapas reduce significativamente la variación de la recuperación elástica, especialmente para acero de alta resistencia, acero inoxidable y materiales de calibre grueso, lo que brinda ángulos de curvatura consistentes en tiradas de producción largas.

Sistema de alimentación antideformación y estabilidad de tiras largas
Para cuerpos de matriz largos con muchas estaciones, la estabilidad de la tira es crítica. Integramos un posicionamiento de pasador piloto de precisión en múltiples intervalos a lo largo del recorrido de la tira, combinado con elevadores de tira, almohadillas de presión y rieles guía para evitar que la tira se levante, se tuerza y ​​se deforme durante la alimentación de recorridos largos. Esto garantiza que el material permanezca plano y registrado con precisión en cada estación de formación, incluso después de 15 estaciones de deformación progresiva.

Base de matriz larga de alta resistencia con guía multipunto
El juego de matrices extendido está construido sobre una base de matriz rectificada con precisión y con alivio de tensión, con múltiples conjuntos de pilares guía distribuidos a lo largo de la longitud de la matriz, no solo en las esquinas. Este sistema de guía multipunto mantiene un paralelismo uniforme en toda el área de trabajo larga, evitando la deflexión y el "efecto banana" bajo altas cargas de conformado. La construcción rígida garantiza un espacio de corte y una profundidad de curvatura constantes en cada estación, incluso bajo millones de golpes cíclicos.
Diseño de inserto de formación modular para un cambio rápido
Cada estación de doblado y formado utiliza insertos modulares reemplazables de forma independiente. Cuando una curva en particular necesita ajuste debido a una variación del lote de material o una revisión del diseño, solo se modifica o reemplaza el inserto de la estación afectada, sin desmontar todo el troquel. Este enfoque modular reduce drásticamente el tiempo de iteración de prueba, simplifica el mantenimiento y permite una modificación rápida del troquel para cambios de diseño de piezas.

Gestión integrada de desechos y expulsión de piezas
Los troqueles largos de varias etapas generan desechos en múltiples estaciones de perforación. Los conductos de desechos internos personalizados dirigen los desechos a puntos de descarga designados a lo largo del cuerpo del troquel, evitando la acumulación y los atascos de los desechos. En la estación de corte final, la pieza 3D terminada se expulsa mediante un soplado de aire o un empujador mecánico a un transportador, lo que garantiza una producción automatizada fluida e ininterrumpida sin recuperación manual de la pieza.

Este troquel de conformado progresivo de múltiples etapas sirve a industrias que requieren componentes de chapa metálica complejos y de gran volumen.
Automotriz: soportes de asientos, clips de paneles de puertas, componentes de bisagras, carcasas de conectores eléctricos, soportes de montaje de sensores, clips de líneas de freno, placas de refuerzo estructural.
New Energy: soportes para módulos de batería, marcos de soporte de barras colectoras, clips del sistema de refrigeración, componentes de la carcasa del motor, piezas del conector de carga.
Electricidad y electrónica: marcos de relés, carcasas de interruptores, bloques de terminales, latas de blindaje EMI, clips de montaje de PCB, carcasas de conectores.
Centro de datos y telecomunicaciones: soportes para chasis de servidores, clips para administración de cables, piezas de montaje del disipador de calor, hardware de rack, marcos de blindaje.
Electrodomésticos: soportes para lavadora/tambor, placas de montaje de compresores, componentes de bisagras, marcos de paneles de control, estructuras de soporte de motores.
Automatización industrial: soportes de sensores, clips de actuadores, componentes de transportadores, zócalos de relés, carcasas de regletas de terminales.
Aeroespacial: preformas de soportes livianos, sujetadores de clip, componentes estructurales de chapa metálica (compatibles con AS9100).
